1、测量原理：

2、测头布置形式：

3、功能描述：

（1）显示内容

主控室液晶显示器：管材截面的直径、平均值、椭圆度；各路测头的分项测量值；设定的钢管长度、速度、标称直径、上下公差等；尺寸波动趋势预报（输入钢管长度和速度后可以对应外径在管材的位置），缺陷分析曲线。

实时显示管材长度变化，管材实时温度值，极大极小值和超差尺寸在管材的具体位置，光标移动到相应位置即可显示；实时显示测量数据动态趋势。

当测量数据在设定的范围内变动时，数据呈现绿色；当测量数据超差（即超出设定的范围）时，数据的颜色呈红色。

（2）软件功能

产品参数设置：可设置产品规格、正负公差等参数；

系统参数设置：可设置故障通道、通信端口、系统的校零等；

数据存储：数据记录、数据导出EXCEL、历史数据查询，存储时间大于3年；可查询某一时刻的尺寸，时间精确到秒；

报警设置：可设置超差、设备超温、管材超温报警的阈值；

修正功能：自动/手动，输入热膨胀系数后校准；

温度系数自动修正：带有温度采集接口，可外接现场高温计并通过采集到的温度自动调整热膨胀系数(需配置测温仪)。

（3）报警功能

超差报警：主控室相关数据颜色警示及报警器声光报警；

测径仪超温报警：主控室报警器声光报警；

管材超温报警：主控室报警器声光报警。

（4）通信接口

TCP/IP协议，光缆传输，测径仪至主控机；

TCP/IP协议，光缆传输，主控机至现场LED屏。

（5）智能功能（需选配智能模块）

*  可插入SIM卡，实现和服务器的远程通讯（经客户允许，选装）；
*  智能捕捉测量位置并自动实现高度的调整；
*  智能监测机体的温度，并根据机体的实际温度智能启停自循环降温系统和外部风机的启停；
*  监测被测物的温度并根据被测物的温度智能计算膨胀系数（需选配测温仪）；
*  智能监测镜头的洁净度，需要维护擦拭时自动提示“请维护”；
*  具备系统自检功能，定时自检，保证系统的稳定性和测量数据的准确性；
*  智能监测循环风量的大小，在风量不达标时自动进行提示；
*  具备远程升级功能，在有更新版软件时提示升级；
*  可通过手机APP实时观测测量数据；
*  可与客户的MES、ERP、PDA等系统提供数据对接服务（需提供通讯协议）；
*  可连接执行机构实现闭环控制（需对执行机构进行论证）。

4、应用范围：

设备适用于高、低速轧制线材及棒材的在线尺寸检测，可测量圆钢外径和螺纹钢的内径、纵肋、横肋等特征尺寸。

5、设备配置：

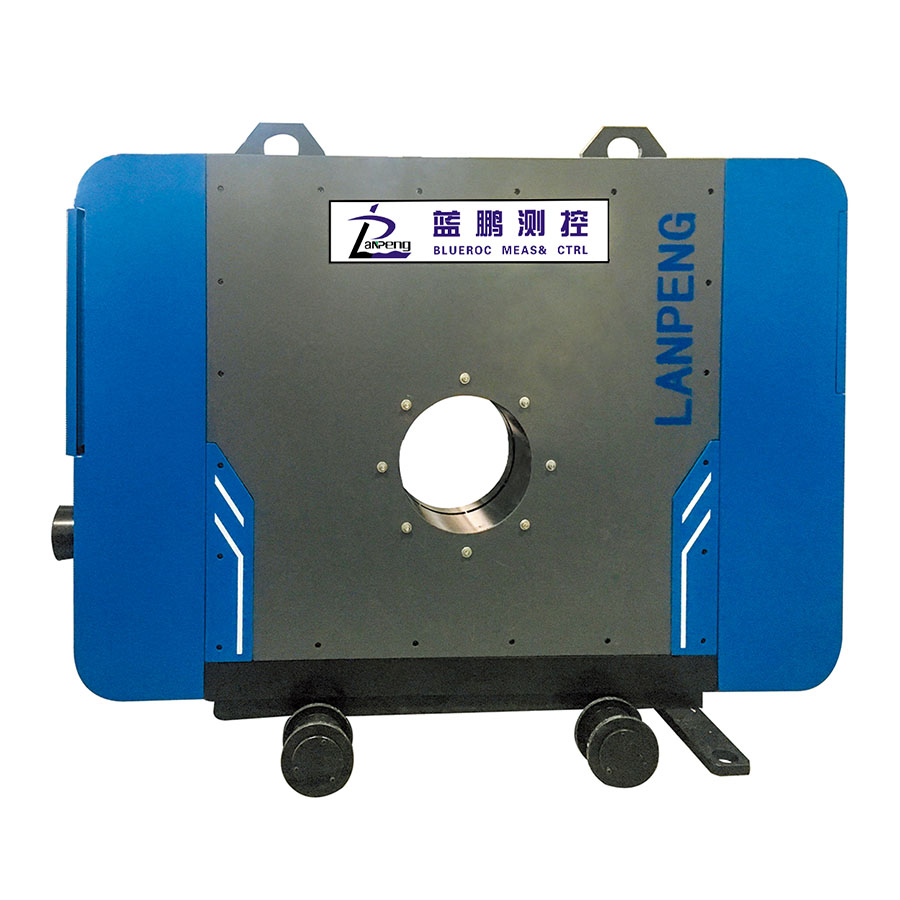

设备内置单测头十六组，主要配置自循环冷却系统、鸭嘴侧吹式防尘系统、嵌入式显示终端、上位机控制系统和外接LED显示屏等。另可配置自动调高升降平台，自动调整测量中心高度。

6、技术参数：
