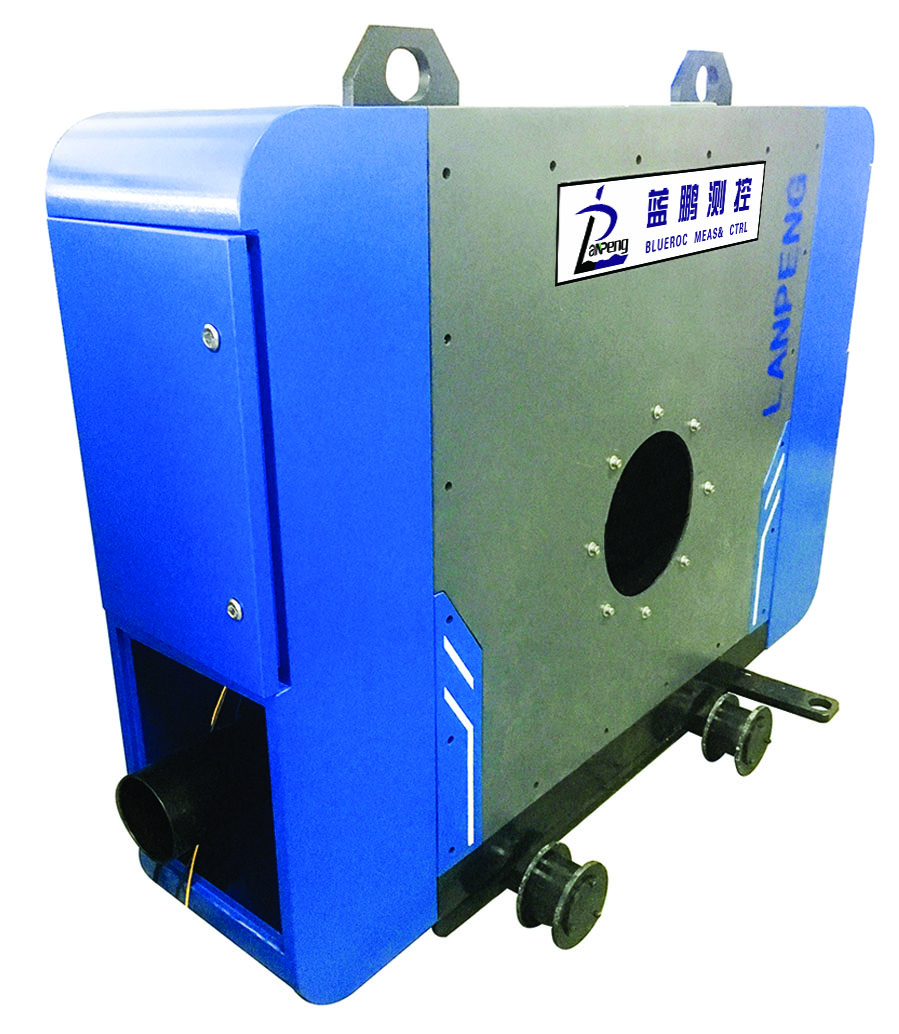

JG04Z-SG系列 四轴智能测径仪
设备用于轧制大型棒材生产线,可对圆钢和方钢进行在线尺寸检测。
全国热线

400-6171-355

1、测量原理





2、测头的布置形式

适用于较大直径轧制棒材,轧制圆管、焊接圆管等产品直径椭圆度的在线测量。




3、功能描述:



 (1)显示内容

主控室液晶显示器:管材截面的最大/最小直径、平均值、椭圆度;各路测头的分项测量值;设定的钢管长度、速度、标称直径、上下公差等;尺寸波动趋势预报(输入钢管长度和速度后可以对应外径在管材的位置),缺陷分析曲线。

实时显示管材长度变化,管材实时温度值,最大最小值和超差尺寸在管材的具体位置,光标移动到相应位置即可显示;实时显示测量数据动态趋势。

当测量数据在设定的范围内变动时,数据呈现绿色;当测量数据超差(即超出设定的范围)时,数据的颜色呈红色。



(2)软件功能

产品参数设置:可设置产品规格、正负公差等参数;

系统参数设置:可设置故障通道、通信端口、系统的校零等;

数据存储:数据记录、数据导出EXCEL、历史数据查询,存储时间大于3年;可查询某一时刻的尺寸,时间精确到秒;

报警设置:可设置超差、设备超温、管材超温报警的阈值;

修正功能:自动/手动,输入热膨胀系数后校准;

温度系数自动修正:带有温度采集接口,可外接现场高温计并通过采集到的温度自动调整热膨胀系数(需配置测温仪);



(3)报警功能

超差报警:主控室相关数据颜色警示及报警器声光报警。

测径仪超温报警:主控室报警器声光报警。

管材超温报警:主控室报警器声光报警。



(4)通信接口

TCP/IP协议,光缆传输,测径仪至主控机。

TCP/IP协议,光缆传输,主控机至现场LED屏。



(5)智能功能

可插入SIM卡,实现和服务器的远程通讯(经客户允许,选装);
智能捕捉最佳的测量位置并自动实现高度的调整;
智能监测机体的温度,并根据机体的实际温度智能启停自循环降温系统和外部风机的启停;
监测被测物的温度并根据被测物的温度智能计算膨胀系数(需选配测温仪);
智能监测镜头的洁净度,需要维护擦拭时自动提示“请维护”;
具备系统自检功能,定时自检,保证系统的稳定性和测量数据的准确性;
智能监测循环风量的大小,在风量不达标时自动进行提示;
具备远程升级功能,在有更新版软件时提示升级;
可通过手机APP实时观测测量数据;
可与客户的MES、ERP、PDA等系统提供数据对接服务(需提供通讯协议);
可连接执行机构实现闭环控制(需对执行机构进行论证);



4、应用范围:

设备用于轧制大型棒材生产线,可对圆钢和方钢进行在线尺寸检测。



5、技术参数:



型号

测量范围

(mm)

轧材直径

(mm)

测量精度

(mm)

重复性

(mm)

测量频率

(Hz)

外形尺寸

重量

(kg)

JG04-SG150-A

20-150

35-135

±0.03

0.01

500-2000

1880×430×1700

980

JG04-SG165-A

0-165

0.5-150

±0.03

0.01

500-2000

1880×430×1700

1100

JG04-SG185-A

55-185

70-170

±0.03

0.01

500-2000

1980×430×1800

1200

JG04-SG235-A

105-235

120-120

±0.03

0.01

500-2000

1980×430×1800

1280

JG04-SG285-A

155-285

170-270

±0.03

0.01

500-2000

2100×480×1900

1480

JG04-SG600-A

100-600

160-500

±0.02

0.01

500-2000

2300×500×2100

1680
