2、功能描述

（1）显示内容

主控室液晶显示器：管材截面的直径、平均值、椭圆度；各路测头的分项测量值；设定的钢管长度、速度、标称直径、上下公差等；尺寸波动趋势预报（输入钢管长度和速度后可以对应外径在管材的位置），缺陷分析曲线。

实时显示管材长度变化，管材实时温度值，极大极小值和超差尺寸在管材的具体位置，光标移动到相应位置即可显示；实时显示测量数据动态趋势。

当测量数据在设定的范围内变动时，数据呈现绿色；当测量数据超差（即超出设定的范围）时，数据的颜色呈红色。

（2）软件功能

产品参数设置：可设置产品规格、正负公差等参数；

系统参数设置：可设置故障通道、通信端口、系统的校零等；

数据存储：数据记录、数据导出EXCEL、历史数据查询，存储时间大于3年；可查询某一时刻的尺寸，时间精确到秒；

报警设置：可设置超差、设备超温、管材超温报警的阈值；

修正功能：自动/手动，输入热膨胀系数后校准；

温度系数自动修正：带有温度采集接口，可外接现场高温计并通过采集到的温度自动调整热膨胀系数(需配置测温仪)；

（3）报警功能

超差报警：主控室相关数据颜色警示及报警器声光报警；

测径仪超温报警：主控室报警器声光报警；

管材超温报警：主控室报警器声光报警；

（4）通信接口

TCP/IP协议，光缆传输，测径仪至主控机；

TCP/IP协议，光缆传输，主控机至现场LED屏；

3、配置

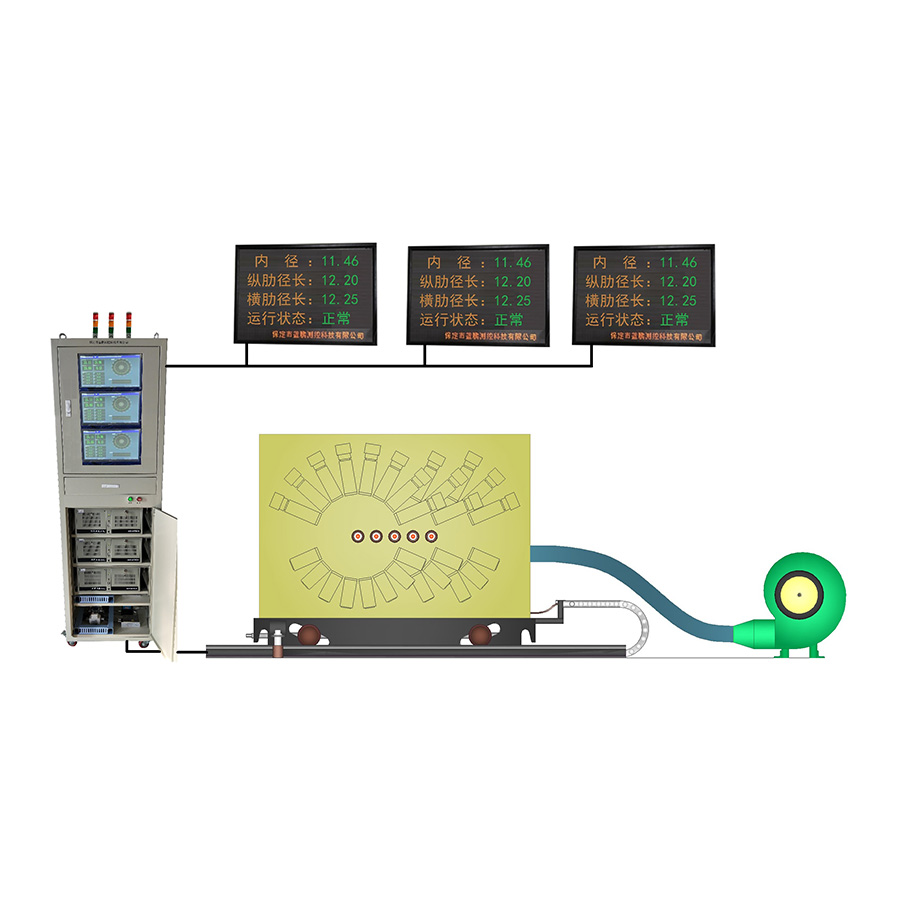

相互独立的三台工控机集成于一个控制柜，三块大型显示屏，高压风机

4、应用范围

适用于切分轧钢上产线。
