KX02-SY1000型双目测宽仪
1、测量原理 在利用相机测量宽度时,由于单个相机在成像时存在近大远小的现象,并且单靠摄入的图像无法知道被测物的距离,所以由被测物的跳动导致的被测物到工业相机之间距离
全国热线

400-6171-355

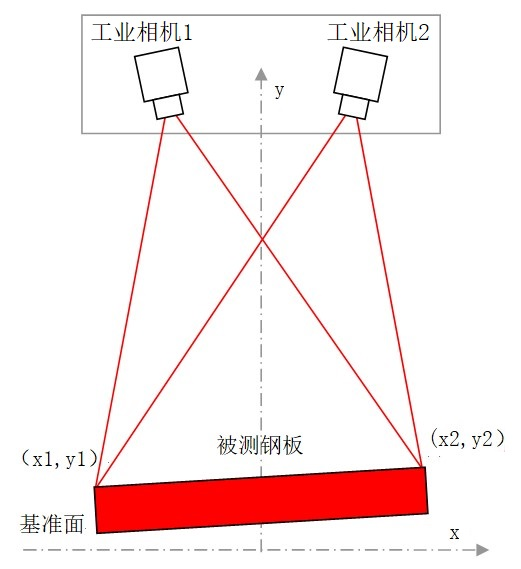

1、测量原理

在利用相机测量宽度时,由于单个相机在成像时存在“近大远小”的现象,并且单靠摄入的图像无法知道被测物的距离,所以由被测物的跳动导致的被测物到工业相机之间距离变化,使测量精度难以提高。因此测宽仪需要采用两个相机从不同的角度对被测物同时进行测量,两个工业相机就像人的双眼,可以形成立体视觉,这样就可以得到足够的信息判断被测物的距离,修正和消除距离变化对测量的影响。

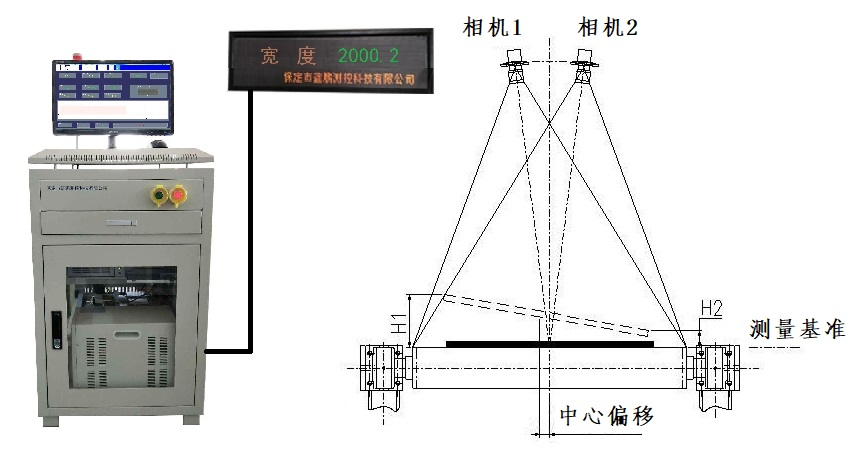

2、系统组成

整套设备主要包括测宽仪、测宽仪支架、控制柜、工控机、显示器、声光报警器、外接显示屏等部分组成。


3、功能描述

测量软件界面显示:产品规格、标称宽度、正负公差等;统计的极大、极小宽度及其对应的长度等;测量时显示宽度尺寸波动曲线。当测量数据处于设定的合格范围内时,测量值的数据颜色为绿色;当测量厚度偏差超出设定的允许范围时为红色。

产品参数设置:可设置板带的标准宽度、公差范围、厚度等。

报警功能:当测量的宽度超过设定的公差范围时,自动声光报警。

数据存储功能:每次测量均保存记录,保存时间大于1年。每张板带生成一个检验报告,检验报告的内容主要有:板带的极大宽度及对应的长度和重量;板带的极小宽度及对应的长度及重量;板带宽度与长度及重量对应的宽度波动曲线图等。

校准功能:放入标准尺可校准宽度测量精度。


4、技术参数

宽度测量范围(mm):500~1000;

宽度测量精度(mm):≤±1;

宽度测量频率(Hz):500;

电源电压(V):AC 220±15%,50Hz;

注:其他型号按需求定制。
