多种类型的激光测径仪汇总

发布日期:2021-10-13 16:40
信息摘要:
激光测径仪作为外径检测设备,应用于各种圆形轧材的外径尺寸检测中,其受众范围广,线缆电缆、铜丝铁丝金属丝、橡胶、塑料、纸管、钢管、金属管、直缝焊管、螺旋焊管、高线、...
激光测径仪作为外径检测设备,应用于各种圆形轧材的外径尺寸检测中,其受众范围广,线缆电缆、铜丝铁丝金属丝、橡胶、塑料、纸管、钢管、金属管、直缝焊管、螺旋焊管、高线、圆钢等众多类型的圆形轧材均可使用,甚至是螺纹钢、方钢、角钢、方管、六角钢、八角钢等的尺寸均可通过测径仪进行检测,本文就来汇总介绍一下这些在线测径仪的类型。
在线测径仪的每组测头又分为单测头测量与双测头测量,单测头测量较小外径尺寸的检测,双测头则适用于大尺寸外径尺寸的检测。其中双测头又分为固定间距双测头与间距可调双测头,根据被测物规格,灵活应用。

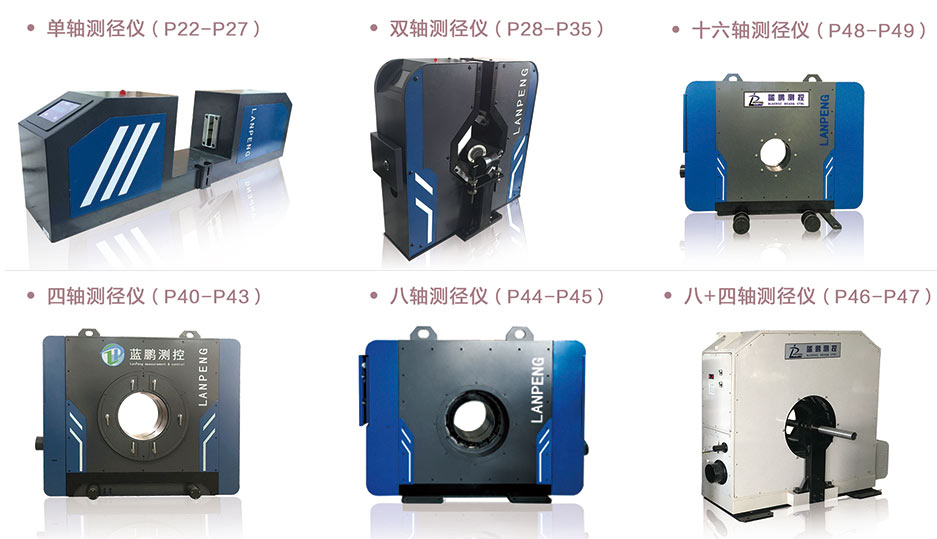

单轴测径仪
由单组测头组成,主要用于检测一个方向的外径尺寸,其中又根据检测范围的不同,分为单轴大直径测径仪与小台式单轴测径仪,测量范围可囊括生产中的各种规格尺寸。
双轴测径仪
由两组成垂直分布的测头组成,主要用于两个方向的外径尺寸检测与椭圆度尺寸检测,同样分为双轴大直径测径仪与小台式双轴测径仪。
多轴多线平行轴测径仪
主要用于同时生产检测多个轧材的外径尺寸,双轴平行轴测径仪用于检测同时生产的两根轧材的外径,三轴测径仪则用于检测同时生产的三根轧材的外径尺寸。以此类推。这种测量仪大部分也属于小台式测径仪。
四轴测径仪
由四组围绕中心均匀分布的测头组成,同时测量四个方向的外径尺寸与椭圆度尺寸,可配置工控机及测控软件系统,用于数据的分析与存储。
八轴测径仪
由八轴测头组成,主要用于轧制线,棒材,八个方向直径及椭圆度在线测量,轧制螺纹钢特征尺寸在线测量。可实现全方位的在线检测。
八+四轴组合测径仪
这种类型的测径仪为组合式测径仪,内共设置八路70单测头和四路由70单测头组合的165双测头。其中70单测头的测量范围为0~70mm,用于测量直径φ10~φ50mm的轧材;165双测头的测量范围为35~165mm,用于测量直径φ50~φ150mm的轧材。具体尺寸可根据需求定制。
十六轴测径仪
由十六轴均匀分布的测头组成,主要用于轧制线、棒材的16个方向直径以及椭圆度的精确在线测量,轧制螺纹钢的特征尺寸在线测量。
切分测径仪
嵌套式八轴测量,由3组八轴测头组合而成的切分测径仪,能实现三切分、四切分和五切分轧制,可检测切分螺纹钢特征尺寸与圆钢的外径、椭圆度尺寸。
测径仪根据检测需求不同,进行不同形式的组合,总的来说,使各种测径仪尽可能的满足各种测量需求,完成自动化高质量生产。
