【案例分享】棒材在线直线度测量仪 为分拣提供

发布日期:2023-02-27 14:36
信息摘要:
某棒材厂专业生产棒材,棒材长短不一,短的1米多长,长的能达到7米,为了能在产线上了解直线度信息,实现自动化生产,定制了在线 直线度测量仪 。 被测物参数: 规格范围:30-...

某棒材厂专业生产棒材,棒材长短不一,短的1米多长,长的能达到7米,为了能在产线上了解直线度信息,实现自动化生产,定制了在线直线度测量仪


被测物参数:

规格范围:Φ30--140mm规格尺寸连续。

棒材长度:1.3-7m。

棒材材温度:冷态。

直线度精度要求:0.5mm/m。

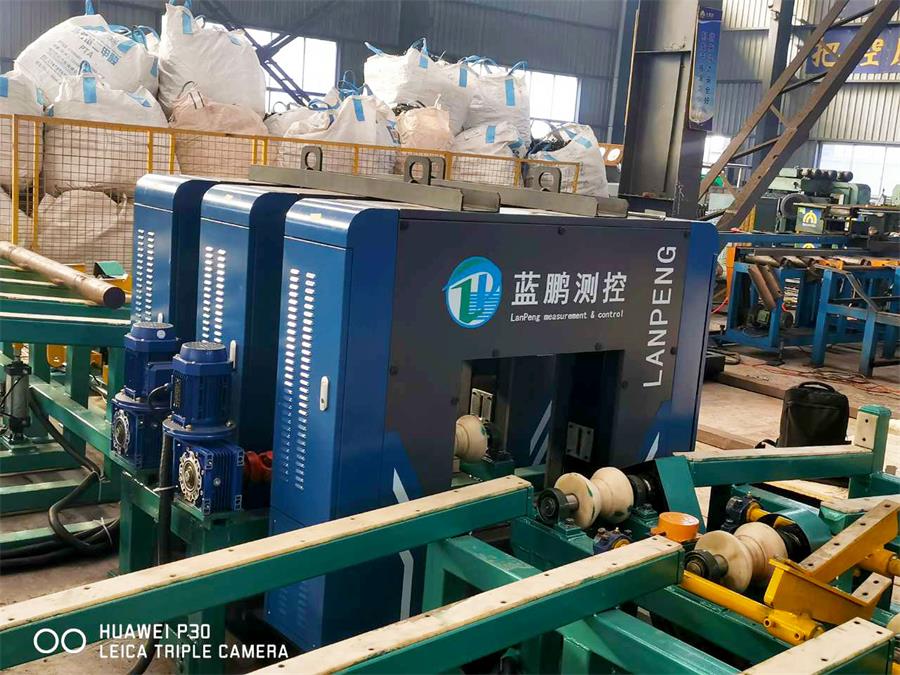

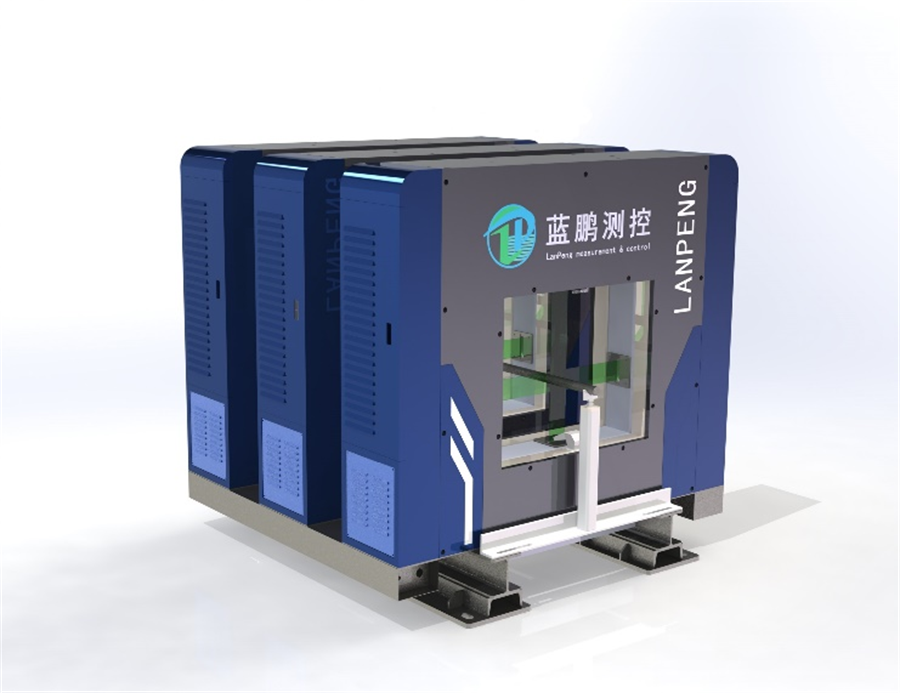

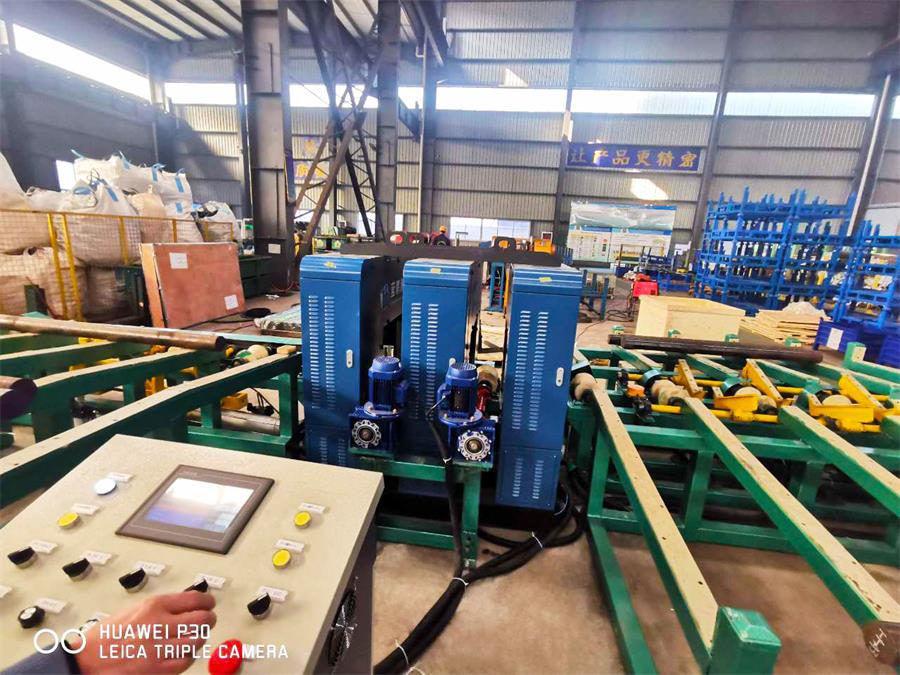

定制的在线直线度测量仪同样采用光电检测原理,整套系统主要由三台测量仪、公共底座、控制柜、工控机、显示器、LED显示屏、声光报警器等组成。

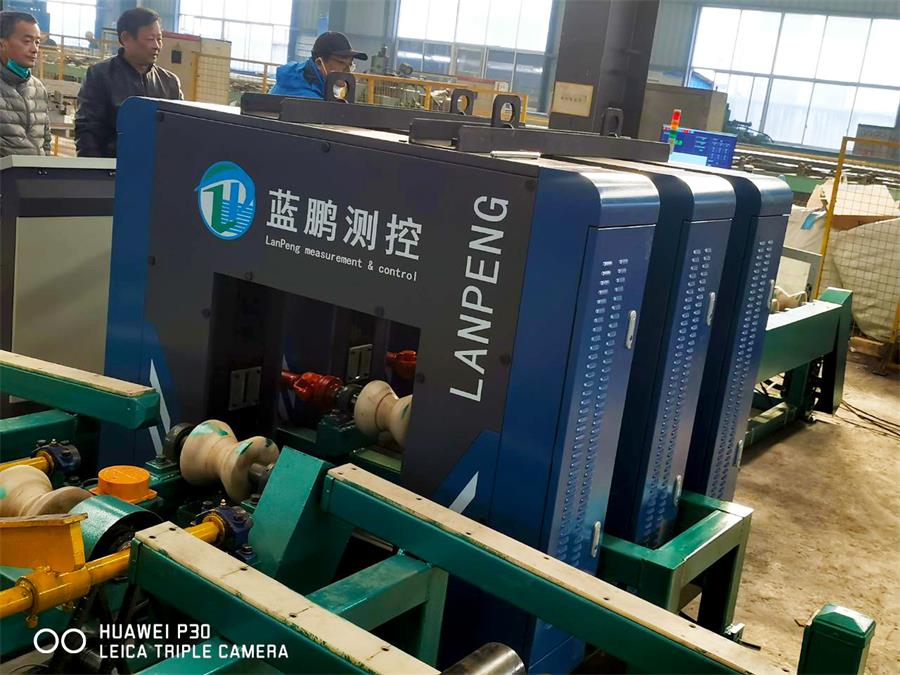

在线直线度测量仪测量棒材的外轮廓的直线度时,同时布置同一测量原理的设备三台,三台设备同一时刻测量被测棒材的数据,通过计算得到被测棒材的直线偏差。


在线测量时,系统配置的光电测头实时测得的棒材的直径测量值,与标定的直径标准值、上下公差、直线度公差等对比,实时计算直线度误差、最大直线度误差,上传至数据采集系统指导生产,同时通过现场布置的LED显示屏显示实时外径、直线度实时测量值、最大直径值、最小直径值、最大直线度误差等参数。当棒材的直线度超过设定的公差范围时,报警装置自动声光报警,达到合格判定的目的。


设备参数

1)棒材的直径(mm):φ30--140。

2)被测棒材水平方向跳动值允许范围(mm):±6mm。

3)直线度测量精度:≤0.5mm/m。

4)测量频率(Hz):500。

5)电源电压(V):AC220±15%,50Hz。

6)环境温度要求(℃):-20~50。

7)环境湿度要求(%RH):85(不结露)。

软件系统

软件是由客户端+服务端两部分构成的,客户端软件运行的时候自动拉起服务端软件。

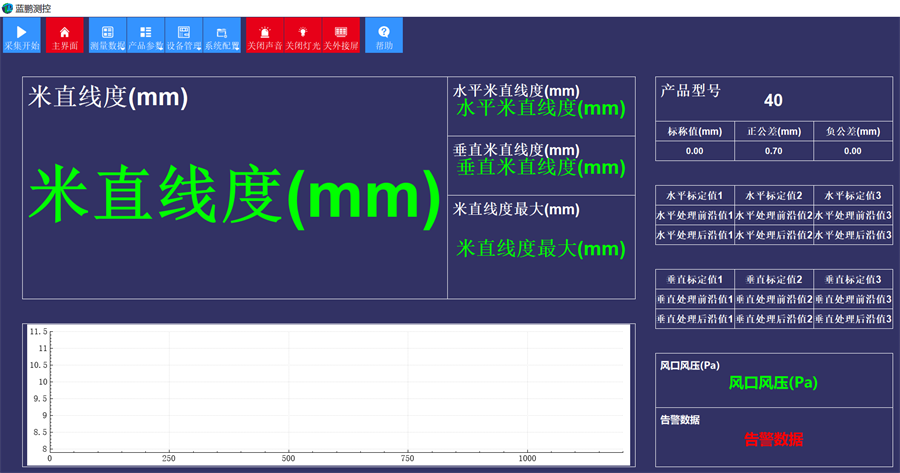

显示器显示内容:3个测量点的6个实时位置值;实时直线度误差、最大直线度误差;及设定的直线度公差等。

当被测棒材通过在线直线度测量仪后,能够自动显示测量数据,同时还能将检测数据传输给分拣系统,将合格产品与不合格产品自动化分拣,让生产更便利。

上一篇:【案例分享】版辊直线度自动化检测 定制直线度
下一篇:【案例分享】带你走进定制铝制品拉伸率测量仪
