版辊是什么？

版辊也叫钢辊。又分空心辊和实心辊，带轴辊和非带轴辊，一般用于制版，滚筒表面镀铜，经过凹版电子雕刻机雕刻好图案，然后镀上一层铬。做好后交付印刷厂，常用于塑料包装的印刷。

版辊的作用？

版辊一般用于制版。

关键检验点？

外径、跳动、辊面粗糙度、表面硬度、表面镀层厚度、轴承位、传动位尺寸、热电阻孔深度等。

为什么采用直线度测量仪？

其实直线度也是版辊需要重点检测的重要尺寸之一，如果版辊出现弯曲，会导致某些部位的印刷出现问题，如颜色较轻甚至是印刷不出来。因此直线度检测是非常有必要的。其次直线度测量仪还可以检测外径及椭圆度尺寸，获得的信息更多。

技术参数

1）可测版辊直径：φ100～φ260mm（定制）；

2）版辊版辊长度：600-1500mm（定制）；

2）直线度测量精度：≤±0.3mm；

3）直径测量精度：≤±0.05mm；

4）测量频率：500Hz；

5）环境温度要求：-20～50℃；

6）环境湿度要求：85%RH（不结露）；

7）扫描行程：2500mm；

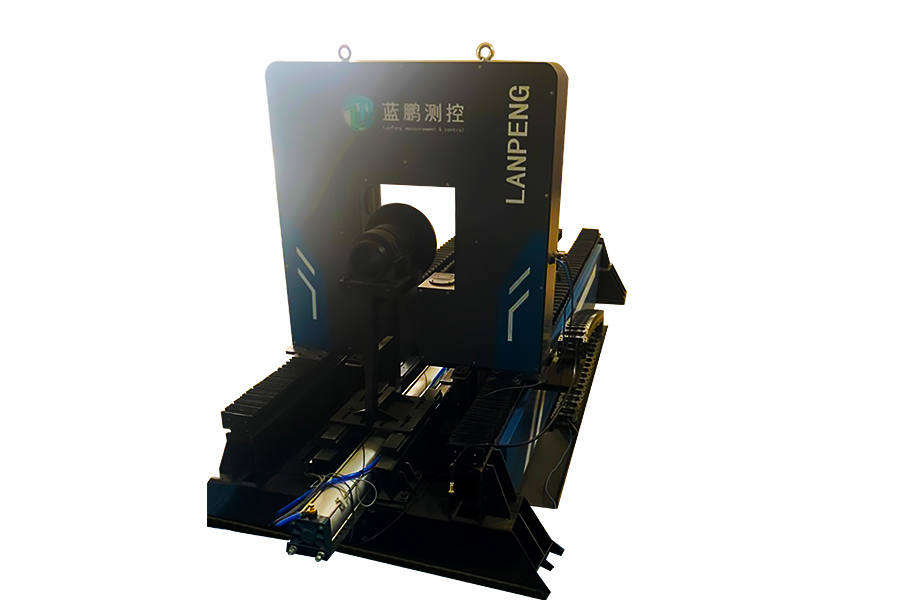

直线度测量仪采用光电检测原理，由于为该厂定制的测量仪为离线检测设备，因此制造了底座及传动装置，以此测量直线度尺寸。此外，也可定制成安装在产线的自动化在线直线度测量仪。

测量仪内设置两组相互垂直的光电测头，直线度测量仪工作时，利用运动机构带动位置测量仪沿被测物轴向扫描一遍，当被测物通过测量仪时，测头采集截面的X轴和Y轴方向上的上万个数据，利用这些数据即可计算被测物的直线度误差。

测量仪扫描完成后，系统计算并显示被测物的整体直线度误差以及两端的直线度误差。系统可设置直线度、外径、椭圆度的公差范围，当测量值超过设定的公差范围时，系统驱动声光报警器声光报警提示。同时，测量软件界面显示超差位置、直线度误差值以及弯曲方向，便于操作人员根据检测结果进行矫直操作。

实时位置值（X轴、Y轴）；扫描完成后显示整体直线度误差、两端及中间直线度误差；超差值及超差部位、角度等；设定的被测物外径、直线度公差等。

自动化直线度测量仪在测量时，为自动化检测，速度快，适用于产线的各种规格的版辊检测，也可用于各种其他类型的管材、棒材等检测。
