【案例分享】带你走进定制铝制品拉伸率测量仪

发布日期:2023-03-07 10:55
信息摘要:
近期,某产线需检测一种铝合金长材的拉伸延展度,蓝鹏测控根据检测需求与现场实际情况,定制了一款新型拉伸率测量仪,下面就跟随小编一起看看这款测量仪。 拉伸率测量仪 设有...

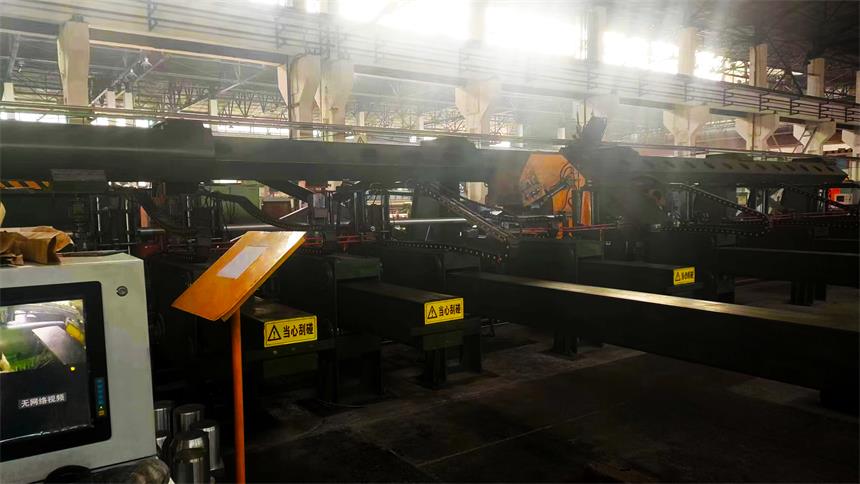

近期,某产线需检测一种铝合金长材的拉伸延展度,蓝鹏测控根据检测需求与现场实际情况,定制了一款新型拉伸率测量仪,下面就跟随小编一起看看这款测量仪。

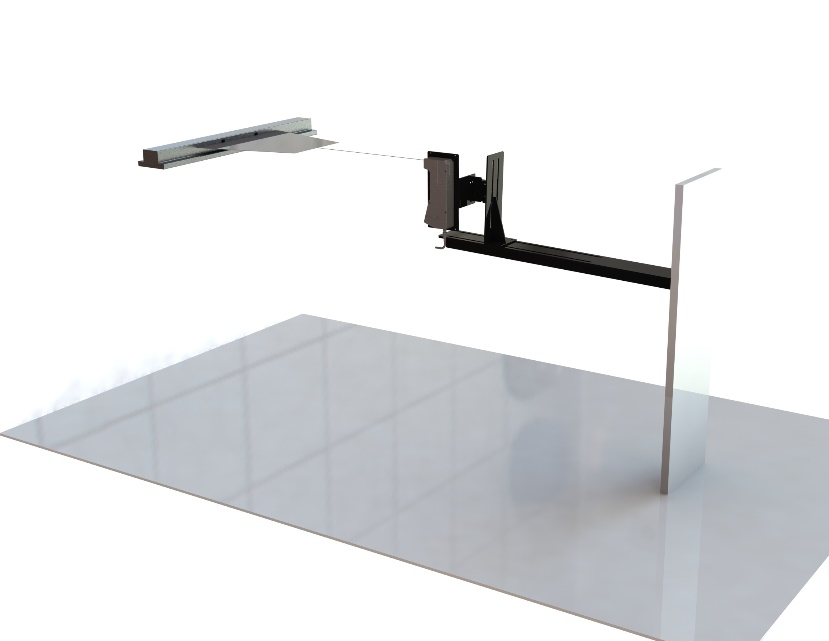

拉伸率测量仪设有一台固定安装的二维激光传感器,及与其配套使用的蓝鹏测控软件平台。


设备需要

材质:铝合金

产品类别:铝及铝合金型材、棒材、管材;

长度:4-20米;

材料表面温度:≤80℃;

检测状态:拉伸过程中检测;

测量方式要求:在线测量、实时记录;

测量精度要求:≤±1mm;

通讯要求:可与现有拉伸控制系统的plc进行通讯(需原程序的制作方配合);

设备参数

长度测量范围:500±200 mm;

长度测量精度(mm):±0.25mm;

拉伸率测量精度:±0.1%;

测量频率(Hz):>500;


拉伸率测量仪的使用

拉伸前操作人员可在控制系统界面设置拉伸率目标值,在预拉伸完成后,操作人员在控制系统界面点击“初始长度采集/开始测量”,系统即将此时标定长度测量值记录为初始长度值,同时开始实时监测标定长度在拉伸过程中的变化情况。系统界面能够显示如下内容:

(1)初始标定长度。

(2)标定区域的动态长度值。

(3)标定区域的动态拉伸率。

(4)标定区域的动态长度曲线。

(5)标定区域的动态拉伸率曲线。

拉伸结束且被测型材完成回弹,处于稳定状态后,在控制系统界面点击“测量结束”,系统界面即显示最终拉伸长度及最终拉伸率,并将初始及最终数据,过程动态曲线等记录保存。

当测量过程中,动态拉伸率达到或超出拉伸率目标设定值时,系统自动发出声光报警提示,便于现场操作人员及时处理及调整。

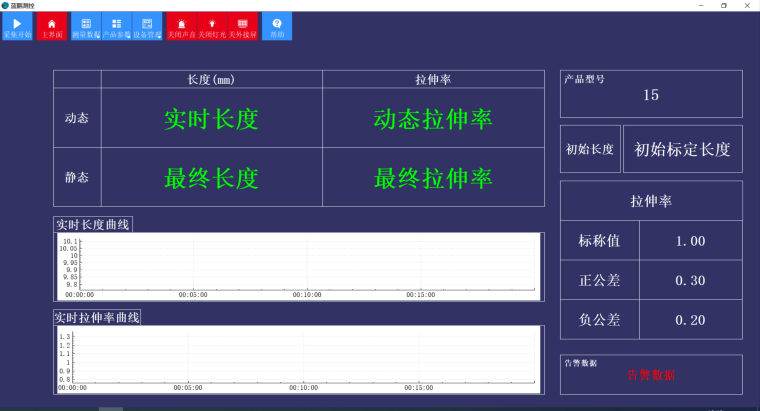

启动桌面的测量程序快捷方式“蓝鹏测控”,打开软件主界面。


主界面分为工具栏和内容显示区两部分

内容显示区又分为左右两个显示区域,其中左侧显示区域显示动态测量值(长度和拉伸率)、静态测量值(最终长度和最终拉伸率)、动态长度和动态拉伸率的趋势图表;右侧显示区域显示当前应用的产品型号(包括产品型号的参数、标称公差等)、初始长度、告警数据等。

拉伸率测量仪作为非接触式的检测设备,虽为铝制品长材研制,但其可应用于各种材料的拉伸率测量。
