信息摘要:
铜棒是有色金属加工棒材的一种,具有较好的加工性能,高导电性能。主要分为黄铜棒(铜锌合金,较便宜),紫铜棒(较高的铜含量)。应用于空调管、冰箱管、机油管、给水管道以...
铜棒是有色金属加工棒材的一种,具有较好的加工性能,高导电性能。主要分为黄铜棒(铜锌合金,较便宜),紫铜棒(较高的铜含量)。应用于空调管、冰箱管、机油管、给水管道以及各种机械配套用料、汽车同步器齿环、船用泵、阀、结构件、磨擦附件、制造精密仪器等,直线度及直径越好,使用性能越好。
直线度及直径复合测量仪采用二维激光测量传感器对铜棒的直线度进行测量,二维激光测量传感器是可以同时测量两个方向尺寸的高精度传感器。传感器发出一束线性激光,当激光照射到物体时其漫反射光返回至传感器的接收系统。通过对返回光束的处理可以测量出图示X轴和Z轴的尺寸。

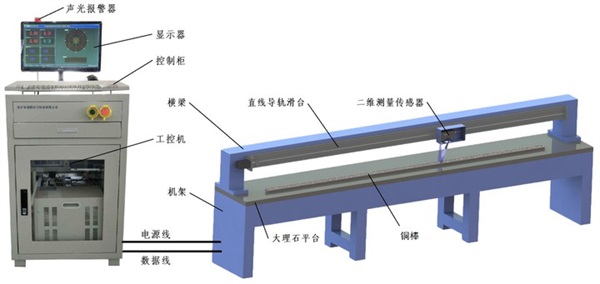

测量仪主要由机架、大理石平台、横梁、直线导轨滑台、二维测量传感器等组成。检测时,将铜棒放入二维测量传感器的测量区,利用直线导轨滑台带动二维测量传感器对铜棒进行全程扫描。扫描结果通过数据线传输到控制柜内的工控机进行处理、计算,即可得到铜棒的各位置的直线度误差,选择误差的极大值记为该铜棒的直线度误差。当直线度误差超过设定的公差范围时,声光报警器自动声光报警,达到合格判定的目的。
直线度测量仪是现在常用的直线度检测设备,这种检测设备主要用于离线检测,另外,还有基于光电检测原理的在线直线度直径测量仪,均为直线度的检测提供便利。
