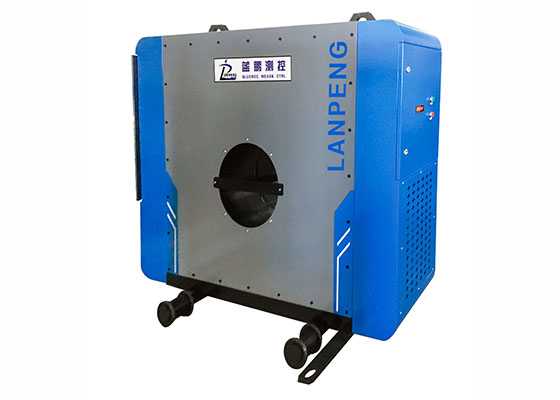

线材测径仪是一种光学检测设备,以线阵CCD为传感器,对外径尺寸进行在线检测,降低劳动强度,信息反馈及时,提升钢材的质量与经济效益。它可进行高精度线材直径测量,以及轮廓缺陷的在线检测,非常适合钢材的在线尺寸监测。
测量精度是测径仪的基本技术指标,为了达到0.02mm的高精度,需从各方面给予保证。
由于钢材在高速前进的同时,伴随着上下及左右二维空间的剧烈震动,要消除抖动误差带来的影响,采用高亮度的进口LED光源,并引入电子快门技术,用极为严苛的实验条件,将测头的曝光时间缩短到了20微秒。消除了被测物抖动时的虚影现象。同时在电路系统中采用了光源—信号采集脉冲同步、多路采集同步、信号采集—通讯传输同步等多项同步技术,消除抖动误差带来的影响。
线材测径仪选用的CCD具有高分辨率、高的转换效率,并能承受较高的工作温度。光电测头采用高频线阵 CCD 芯片,芯片分辨率为10600,每个像元2.6μm,扫描频率能达到60MHz。高性能CCD芯片与科学合理的光学系统完美结合,测头的精度可达达到2μm。是高精度线材测径仪选取的合适的芯片。
线材测径仪做到了高速实时的在线检测,每秒2000个检测数据的速度进行检测,及时提供给工作人员检测尺寸,也可将测量数据实时传输给控制系统,实现高质量生产。
