板材测宽仪 主要用于冷轧金属板材、热轧金属板材、塑料板、橡胶板、木板等板材生产线的在线宽度检测。通常这类板材的宽度尺寸都非常宽,对其测量需要采用专业的大范围测量设备...
板材测宽仪主要用于冷轧金属板材、热轧金属板材、塑料板、橡胶板、木板等板材生产线的在线宽度检测。通常这类板材的宽度尺寸都非常宽,对其测量需要采用专业的大范围测量设备。
单测头扩束困难,为了节约成本及提高精度,测宽仪采用了双测头边缘检测的方法,即两组测头分别测量板材边缘尺寸,加上测头中间的固定尺寸即可得到板材的宽度尺寸,这种测量的优势是,不管生产多大的板材,均可定制合适的宽度检测设备。
在达到了宽度检测标准后,在实时应用中,也遇到了更现实的问题,很多生产线并不是单一生产一种规格的板材,当生产的板材规格较多,且宽度尺寸跨度大时,又该如何测量,如每种尺寸都采购一台测宽仪,将大大的增加成本,因此需要从测宽仪本身进行扩展研发。
在线测宽仪采用的是双测头边缘检测法,为了实现多宽度尺寸检测,将一组测头固定,同时移动另一组光电测头到生产板材的适用范围内,即可完成多规格检测,同时可采用手动移动与自动移动两种方式,手动自不必说,人工调节测量范围,自动则采用步进电机进行调节,通过输入控制指令,即可自动调节测量范围,使用方便。

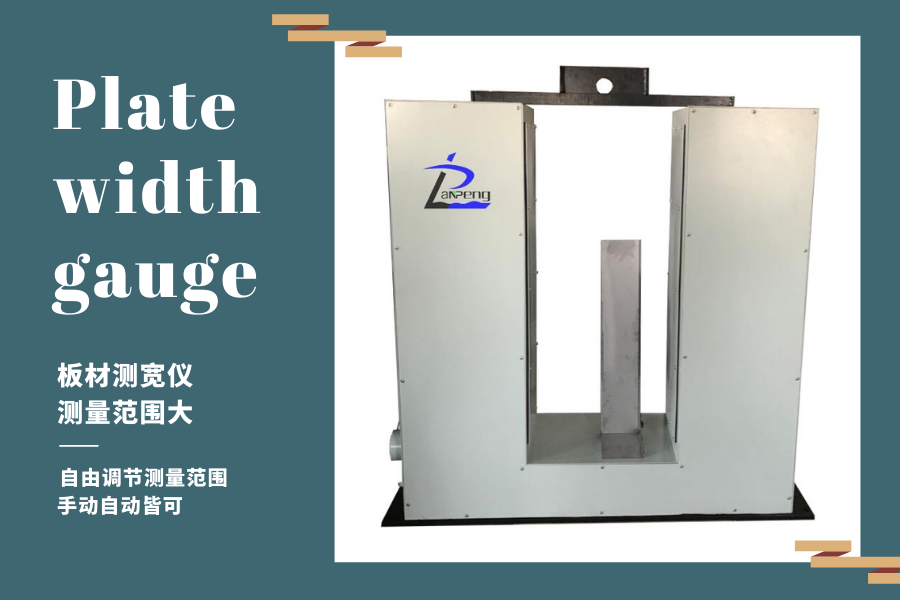

板材测宽仪采用双测头测宽原理对板材的宽度进行测量,测头竖直布置,可测量板面呈水平状态下通过的板材宽度。测宽仪的双测头有两种形式,当被测物的宽度范围较小时采用固定式双测头;当被测物的宽度范围较大时采用测量范围可调双测头。测宽仪主要配置上位机控制系统、外接LED显示屏、高压离心风机等,可增配嵌入式智能模块。
测宽仪是自动化检测的,不需要人工来看管,这就节省了人工成本,提前设定好数值,设备会根据数据来进行检测,超过数值还能提醒,提升了不少效率。
