如何在线检测棒材的直线度

发布日期:2020-10-27 11:15
信息摘要:
如何在线检测棒材的直线度 棒的用途广泛,因此市场对它们的质量要求也是多种多样的,根据不同的用途,对力学强度、冷加工性能、热加工性能、易切削性能和耐磨耗性能等也各有所...
如何在线检测棒材的直线度
棒的用途广泛,因此市场对它们的质量要求也是多种多样的,根据不同的用途,对力学强度、冷加工性能、热加工性能、易切削性能和耐磨耗性能等也各有所偏重。总的要求是:提高内部质量,根据深加工的种类,材料本身应具有合适的性能,以减少深加工工序,提高最终产品的使用性能。
棒材本身是强度比较大,引用范围比较广,在生产过程中往往会遇到冷热加工的过程,在此过程中,导致棒材本身的弯曲,所以保证棒材直线度也是尤为重要。
棒材直线度测量仪采用我公司的光电测头对棒材的直线度进行测量。
如何测量棒材的直线度?
测量时在水平(X轴)和竖直(Y轴)方向上各设置3组测头测量棒材边缘的位置,相邻两组测头的距离为500mm(测头间距提前确定)。测量时处于同方向的3测头可同时测得棒材边缘的位置尺寸。测量时系统根据测头1和测头3的测量的上、下两个边沿位置值拟合一条直线,位置2的测量值与该直线的偏差即为位置2的直线度误差。上下沿的直线度误差的平均值即为棒材中心的直线度误差。另外,设X轴的直线度误差为δ1、Y轴的直线度误差为δ2,利用三角函数即可计算出实际误差δ。

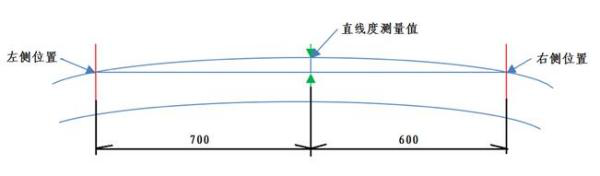

棒材直线度测量仪测量原理图:

棒材直线度测量仪测量显示三个方向的直线度误差,实时直线度误差及工作状态。可设置报警的形式和阈值,测量值超差时声光报警。具有修正功能,自动修正,放入标准直径量块后自动校准; 手动修正,填入修正量(需增加或减小的数值)后修正。
该方法使用蓝鹏测控的精密仪器测量棒材直线度。
