光电检测直线度仪器的基本原理

发布日期:2020-10-10 15:55
信息摘要:
直线度作为长度计量技术的重要内容之一,主要用于测量圆柱体和圆锥体的素直线度误差、机床和其他机器的导轨面以及工件直线导向面的直线度误差等。 蓝鹏测控科技有限公司作为一...
直线度作为长度计量技术的重要内容之一,主要用于测量圆柱体和圆锥体的素直线度误差、机床和其他机器的导轨面以及工件直线导向面的直线度误差等。
蓝鹏测控科技有限公司作为一个致力于工业测量领域的厂家,专业从事工业测量仪、测控软件、测控智能端的研发、生产以及销售。光电测量系统蹭获数个专利,同时被各大生产商认可。
蓝鹏直线度测量仪使用的是光电测量原理。蓝鹏光电测头采用的是CCD成像法测量,CCD成像法是指将被测物放置在物方远心光路系统中进行成像,并利用成像位置的CCD芯片接收成像信息进行尺寸测量的方法。该测量方法的优点主要有两个:一是成像边界清晰,光电信号可以精确到CCD芯片上的1个像元,测量精度较高;二是被测物在物方远心光路(即平行光视场)中沿测头的轴向或径向移动时,成像的大小都没有变化,有利于高精度测量。测头的测量原理如图3所示:

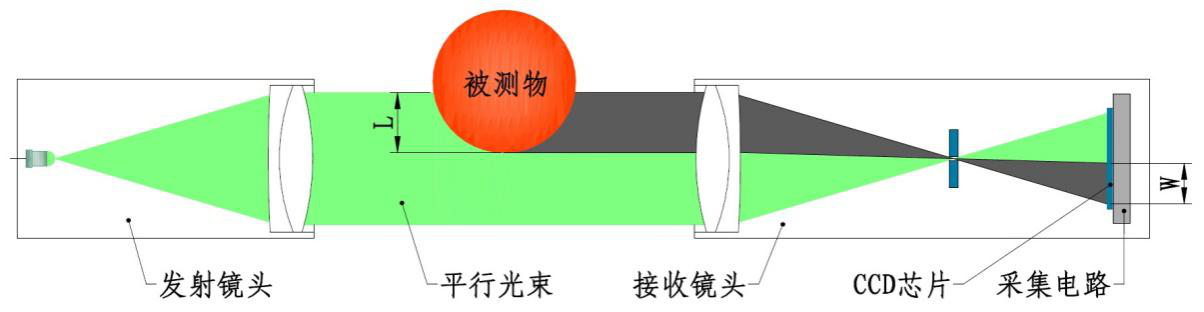

图3  测头的测量原理图

图中发射镜头内置一个点光源,点光源发出的光通过透镜系统后形成准直平行光视场。准直平行光直接射向接收镜头,经过接收镜头内的透镜系统后聚焦,通过位于焦点位置的光阑小孔后在CCD芯片上成像。当视场中通过被测物时,被测物遮挡的部位将在CCD上出现一个边界清晰的阴影。通过阴影的边界位置和阴影的长度W即可测得被测物的位置L。

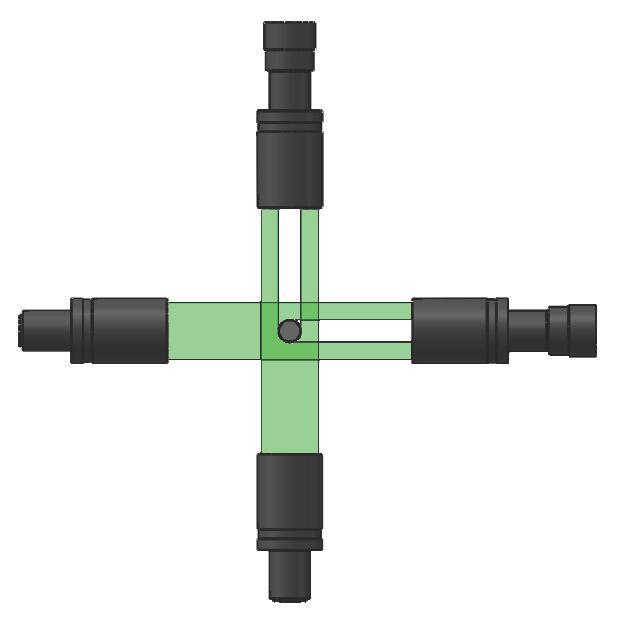

同截面两组测头的布置形式见图4。
图4
