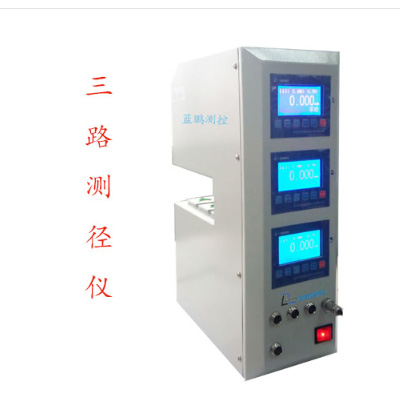

JG03P—DG 三轴多线平行轴测径仪
三轴多线平行轴测径仪,光电测头是由两组发射镜头和两组接收镜头组成的利用LED平行光源和CCD成像法进行几何尺寸测量的测头。
全国热线

400-6171-355

1、测量原理:

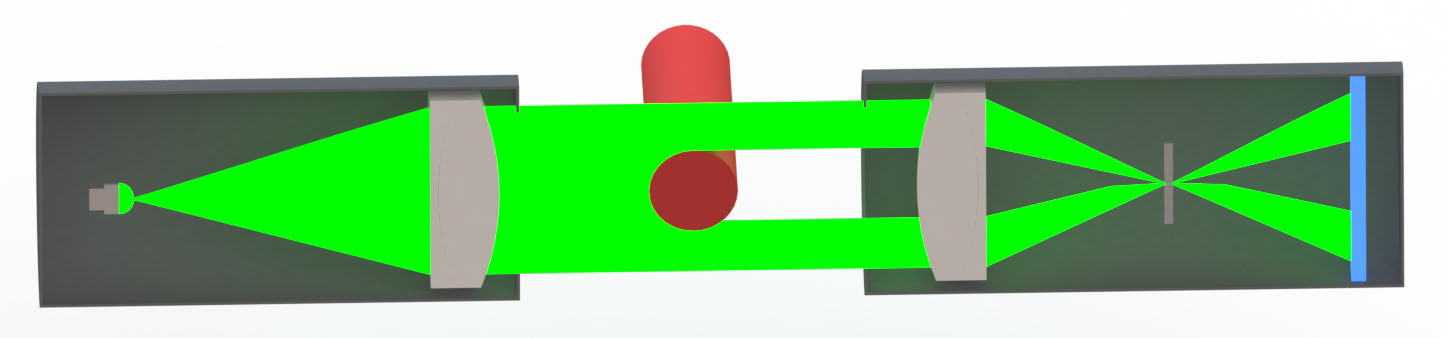

三轴多线平行轴测径仪,光电测头是由两组发射镜头和两组接收镜头组成的利用LED平行光源和CCD成像法进行几何尺寸测量的测头。其基本测量原理如下图所示:






2、测头布置形式:

适用于多根(股)产品同时生产的圆形制品的直径测量货小尺寸的宽度测量。




3、功能描述:

* 实时、连续、非接触测量:实时两个直径值,数据刷新 1~10次/秒可设置。

* PID控制:通过1个通道的测量值或者2个通道的测量值的平均值实时反馈,实现工业现场闭环控制。

* 超差报警:根据设置的产品相关参数,实现产品测量值超差时声光报警。

* 数据输出:测量结果可通过模拟量(电压或电流可选)或数字量(RS422或485可选)实时输 出,实现现场设备组网连接。

* 外设输出:可通过外接一个数码管屏实现数据的异地显示(选配),通过RS422接口连接PC机     实现数据显示和存储(选配)。

* 每路分别报警,报警功能在主设备上。

* 设备屏在主设备上,每路单路配置设置屏,可分别设备相关参数。

* 上下垂直形式布置。

* 每路单路配置设置屏,可分别设备相关参数。



4、应用范围及设备配置:

设备可用于低温轧制管材、直缝焊接管材、冷拉棒材、橡胶管、塑料管、电线、电缆等产品的在线外径检测。



5、技术参数:



型号

测量范围

(mm)

轧材直径

(mm)

测量精度

(mm)

重复性

(mm)

测量频率

(Hz)

外形尺寸

(mm)(L×W×H)

重量(KG)

JG03P-DG15

0-15

0.1-10

±0.006

0.003

500

300×125×470

24

JG03P-DG40

0-40

0.1-30

±0.01

0.005

500

380×184×580

45



6、适用行业:
金属丝、棒、管材;橡胶、塑料管、棒材;线缆等。
