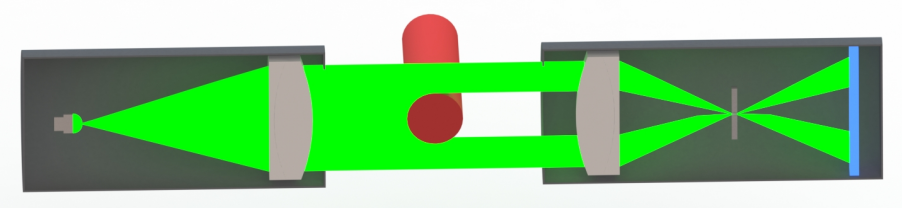

1、测量原理：

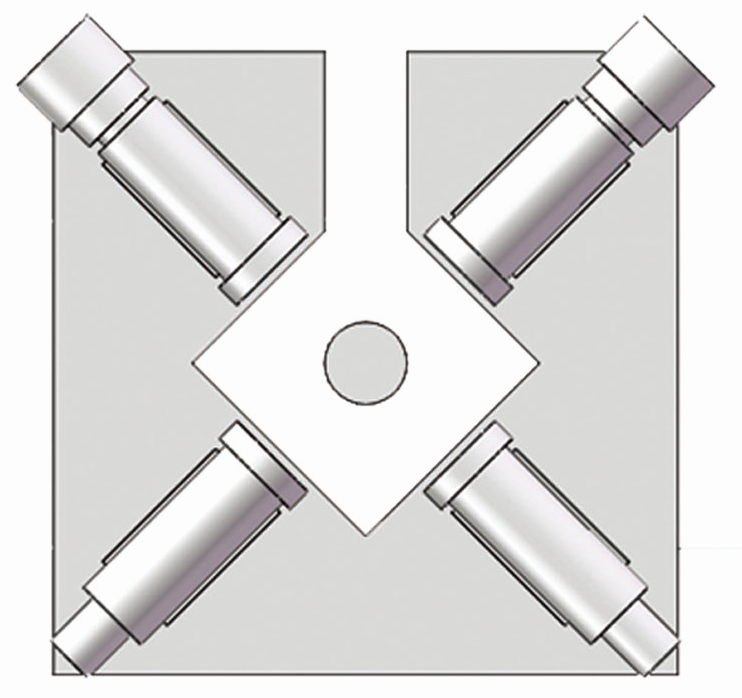

2、测头布置形式：
双轴测量使用圆形制品的双向直径、椭圆度测量；
扁钢的宽度、厚度，方钢、角钢的边长测量。
3、功能：
普通型：
* 实时、连续、非接触测量：实时两个直径值，数据刷新 1~10次/秒可设置。
* PID控制：通过1个通道的测量值或者2个通道的测量值的平均值实时反馈，实现工业现场闭环控制。
* 超差报警：根据设置的产品相关参数，实现产品测量值超差时声光报警。
* 数据输出：测量结果可通过模拟量（电压或电流可选）或数字量（RS422或485可选）实时输出，实现现场设备组网连接。
* 外设输出：可通过外接一个数码管屏实现数据的异地显示（选配），通过RS422接口连接PC机实现数据显示和存储（选配）。
* 输出接口：模拟量 0~10V、4~20mA
智能型
* 高精度CCD芯片。
* 实时、连续、非接触测量：实时显示测量值，数据刷新 1~10次/秒可设置。
* 数据存储功能。
* 手机APP远程监控。
* 手机APP保修功能。
* 无线通讯功能。
* PID控制：实时反馈，实现工业现场闭环控制。
* 多个产品的提前预设。
* 超差报警：根据设置的产品相关参数，实现产品测量值超差时声光报警。
* 数据输出：测量结果可通过模拟量（电压或电流可选）或数字量（RS422或485可选）实时输出，实现现场设备组网连接。
* 外设输出：可通过外接一个数码管屏实现数据的异地显示（选配），通过RS422接口连接PC机实现数据显示和存储（选配）。
* 接口形式：模拟量 0~10V、4~20mA；数字接口 RS422/RS485；USB接口。
4、应用范围：
设备可用于低温轧制管材、直缝焊接管材、冷轧螺纹钢、冷拉棒材、银亮棒材、橡胶管、塑料管、电线、电缆等产品的在线外径检测。
5、技术参数：
|
型号 |
测量范围 （mm） |
轧材直径 （mm） |
测量精度 （mm） |
重复性 （mm） |
测量频率 （Hz） |
外形尺寸 （mm）（L×W×H） |
重量（KG） |
|||
|
普通型 |
智能型 |
普通型 |
智能型 |
普通型 |
智能型 |
|||||
|
JG02/Z-DG15 |
0-15 |
0.1-10 |
±0.006 |
±0.003 |
0.002 |
0.001 |
500 |
2000 |
500×240×450 |
30 |
|
JG02/Z-DG30 |
0-30 |
0.1-25 |
±0.008 |
±0.003 |
0.003 |
0.002 |
500 |
2000 |
610×240×632 |
230 |
|
JG02/Z-DG40 |
0-40 |
0.1-30 |
±0.01 |
±0.005 |
0.01 |
0.005 |
500 |
2000 |
592×247×530 |
50 |
|
JG01/Z-DG70 |
0-70 |
1-55 |
±0.02 |
±0.015 |
0.01 |
0.005 |
500 |
2000 |
760×270×740 |
60 |
