圆钢表面缺陷检测系统

发布日期:2021-10-15 16:56
信息摘要:
为了不断提高圆钢质量和生产效率,圆钢表面缺陷在线自动检测技术在生产过程中显得日益重要。传统的产品表面质量检测主要采用人工检测的方法。人工检测不仅工作量大,而且易受...
为了不断提高圆钢质量和生产效率,圆钢表面缺陷在线自动检测技术在生产过程中显得日益重要。传统的产品表面质量检测主要采用人工检测的方法。人工检测不仅工作量大,而且易受检测人员主观因素的影响,容易对产品表面缺陷造成漏检,尤其是较小的缺陷漏检,极大降低了产品的表面质量,从而不能够保证检测的效率与精度。近年来,各种类型的检测仪器层出不穷,而以激光原理制成的轮廓测量仪则适用于圆钢等的表面缺陷在线检测。

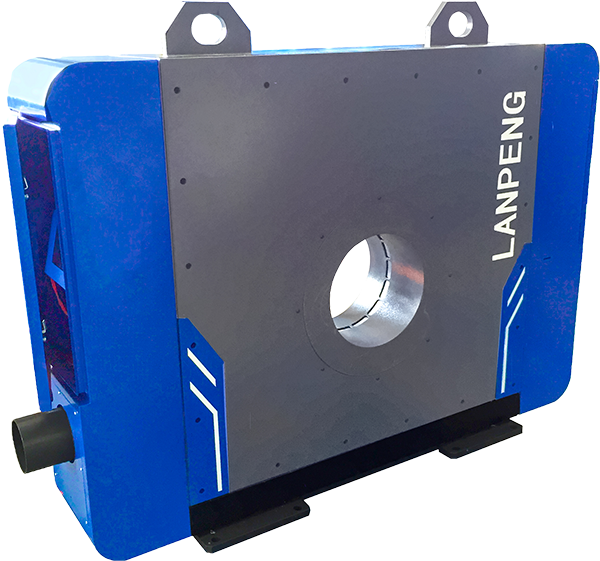

智能轮廓测量仪(简称“轮廓仪”)采用进口3D线激光测量传感器对被测物的外部轮廓进行扫描测量。传感器发射一束线性激光,当激光照射到物体时其漫反射光返回至传感器的接收系统,通过对返回光束的处理可以测量出被测表面X轴和Z轴方向的尺寸。当被测物沿Y方向运动时,传感器可扫描获得被测物表面的三维轮廓。
每台轮廓仪设置4个线激光传感器,4个传感器两两相对与水平面成斜45°布置,通过4个传感器扫描的轮廓可拼接出被测产品的完整外轮廓点云数据及图形。通过对点云数据的处理、计算可测量产品的外轮廓特征尺寸,例如:圆形截面的外径、方形截面的边长、角钢的边长及壁厚、圆角半径等等。
全覆盖的测量方式使得设备可以对轧材表面的折叠、翘曲、凹坑、凹槽、凸耳等缺陷,进行定性和定量的检测。测量软件系统根据各传感器的测量数据拟合截面形状,可在软件界面直观显示轧材的截面形状及关键尺寸。
轮廓仪集成了业内新技术,满足了大多数现代轧线对高精度和高频率测量的所有要求。能够立即识别出轧制产品的缺陷,支持操作者果断地辨认出瑕疵产品,从而提升生产线的盈利能力。轮廓仪通过对横截面进行监测,随后形成高分辨率显示完整表面,从而允许检测出局部和周期性的表面缺陷,以及轧制产品的尺寸变化。
根据传感器型号不同,轮廓仪的型号及基本参数如下表所示:
轮廓测量仪可对圆钢的表面缺陷进行在线检测,既可完成缺陷尺寸的检测,也可对轮廓度进行测量,在生产中,安装一台轮廓仪,实时了解表面缺陷的产生情况。
