常用的在线测径仪有激光测径仪与光电测径仪，均是光学在线检测系统，它们都有其自己的测量区域，只有轧材通过测量区域才能进行检测。

光电测量原理

发射镜头内置一个点光源，点光源发出的光通过透镜系统（即镜片组）后形成准直平行光视场。准直平行光直接射向接收镜头，经过接收镜头内的透镜系统后聚焦，通过位于焦点位置的光阑小孔后在CCD芯片上成像。当视场中通过被测物时，被测物遮挡的部位将在CCD上出现一个边界清晰的阴影。根据阴影的长度显示外径尺寸。光电测径仪的测量区域就是平行光视场区域（就如手电筒的光打出的光束，只不过是将光束变成平行光束），一般为绿色平行光视场（可定制其它颜色）。

激光测量原理

由激光二极管发出的光，经过八面镜的扫描形成平行光带通过F(θ)镜形成测量区域，然后被测物在光带中形成的阴影在信号处理器计算出它的大小。其形成的光幕是由一道道的光线形成的光幕，并且是由同一个激光形成的，由于做高速旋转形成，因此肉眼观测到的即为红色的光幕，当被测物通过时，是根据没接受到光线的时间计算出外径尺寸，因此光束必须对物体表面做匀速直线扫描运动，扫描时间必须测的很准确。

这两种测量方法一种是通过阴影法检测，一种是通过计算时间来检测，对在线检测而言，还是光电法更适合动态检测。

在线测径仪的测量区域是由光束形成，在边界没有拦截物，因此被测物在通过时，是有可能超出测量区域，因此在安装时，使被测物通过中心区域附近；在生产中，轧材不可避免的会发生抖动，测量区域一定要大于被测物直径，抖动不能超过测量区域。为此智能测径仪研发了自动调节功能，智能捕捉合适测量位置，并自动实现高度调整。

作为光学检测设备，对测头的洁净度更是有着严格的要求，需求定期擦拭测头，不划伤镜头，为了更准确的得知镜头情况，同样设计了智能监测测头洁净度的功能，需要擦拭时，自动提示请维护。

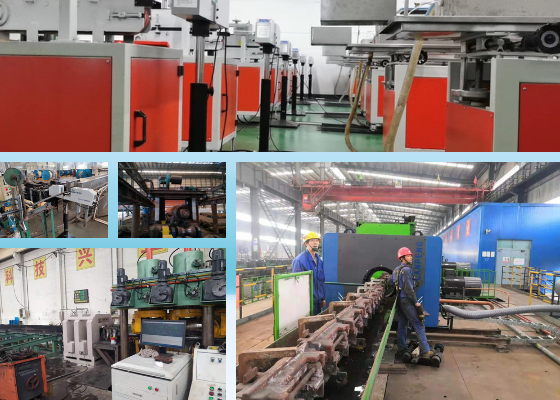

测量区域是在线测径仪的重要组成部分，本文介绍了其形成方法、维护方法等，作为非接触的光学测量仪器，被应用于各种圆形轧材的在线检测中，实现高质量生产。
