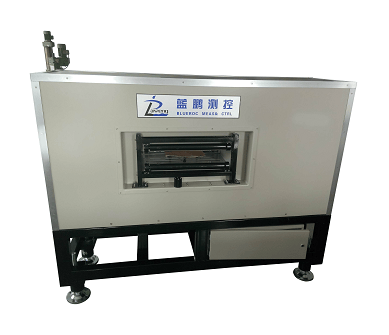

HW03—SY系列 移动式三点测厚仪

多点联动、不惧宽窄三组传感器移动扫描式测量测量止水带标准厚度、纵肋标准厚度等

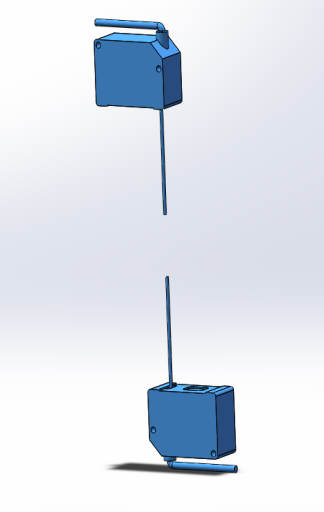

1.

基本原理

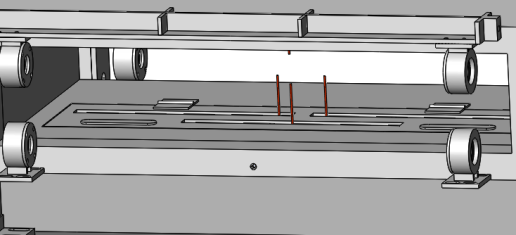

2.

布置形式

3.

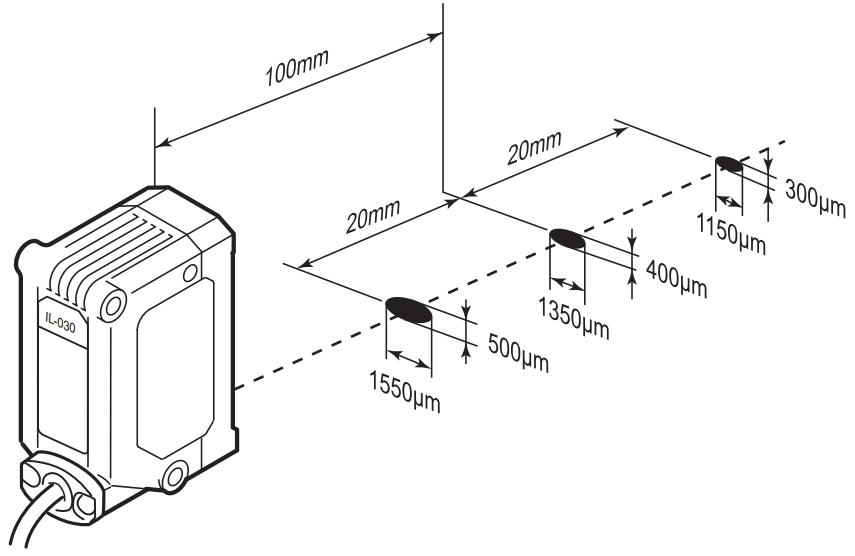

测头传感器型号介绍

光源：红色半导体激光 波长: 655 nm (可见光)

4.

测头移动单元

设备内置3对激光位移传感器测量止水带3个点的厚度尺寸，传感器安装在直线导轨滑台上，可沿止水带宽度方向扫描测量各宽度坐标上的厚度

5.

防尘部件

传感器外部安装有防护罩，搭配高压离心风机吹扫，可以避灰尘等影响测量精度。

6.

拓展接口

硬件接口涵盖RS422，RS232，RS485，RJ45，继电器干接点输入输出。

RS422，RS232，RS485支持Modbus-RTU协议，与外部系统交互，实现待测产品型号协商和测量结果的交互。

RJ45支持Modbus-TCP，OPC-UA，S7，MQTT协议，与外部系统交互，实现待测产品型号协商和测量结果的交互。继电器干接点输入输出可与外部传递交互开关量信号。

7.

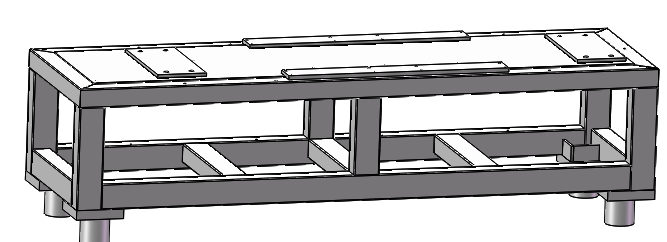

支撑/底座

采用焊接框架结构，底部搭配高度调节地脚，可调节设备高度和水平，也可根据用户现场工况定制底座尺寸

8.

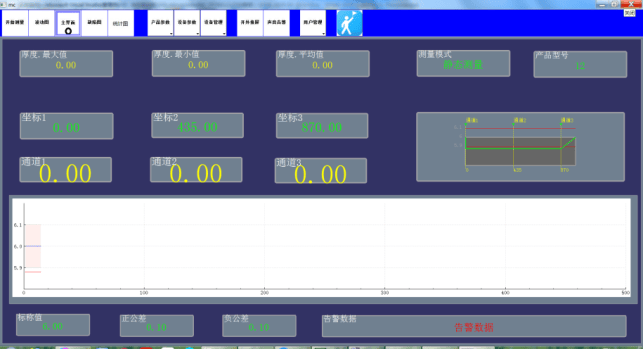

测量界面/功能

采用工控机计算，配备蓝鹏新一代测量软件，操作简单，测量数据一目了然

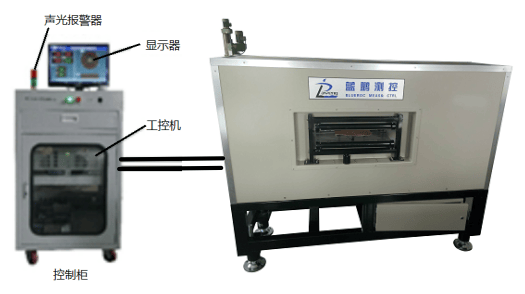

9.

设备整套示意图

10. 适用范围：

测量橡胶止水带标准厚度，纵肋标准厚度等。

11. 功能描述：

产品参数设置：可设置止水带的标准厚度、肋部标准厚度、允许厚度差值等。

测量点间距设置功能：可以设置相邻测量点的间距尺寸，设置完成后自动调整测量点间距。

报警功能：当测量的圆周上的壁厚差值超过设定的公差范围时，自动声光报警。

数据存储功能：每次测量均保存记录，保存时间大于6年。

数据上传功能：系统预留TCP/IP接口，可通过网线将测量数据上传至上位计算机。

校准功能：当测量误差过大时，放入标准量块后校准即可回复功能。

12. 技术参数：

注：设备型号中版本号随技术升级变化，订货型号以合同约定为准。其他型号可定制。
