图像分析测径仪是通过工业相机对被测物进行连续拍照，通过图像处理软件对拍摄的照片进行分析得出被测物的尺寸特征。

可以对螺纹钢、锚杆钢等轧材在线监测。

可检测螺栓、螺钉等标准的外径、底径、螺距等尺寸，并可根据图像监测标准件的表面缺陷。

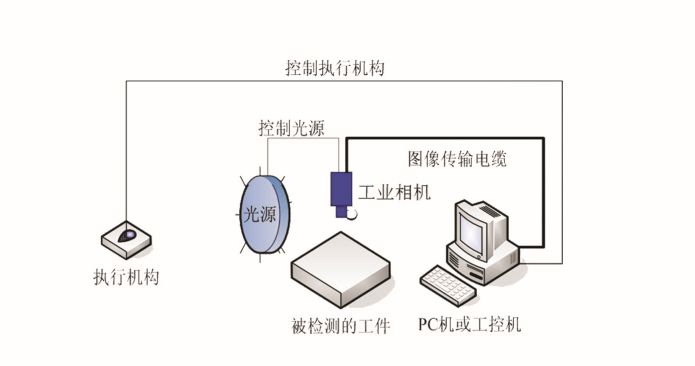

图像分析系统的组织架构

    控制系统主要包括控制柜（含控制电路和通讯模块）、工控机、显示器、声光报警器和LED显示屏等。

    控制柜安装在控制室，LED显示屏安装在设备现场以便操作人员随时查看钢坯尺寸。控制柜与工业相机之间、控制柜与LED显示屏之间均采用光缆连接，抗干扰能力强。工业相机的图像实时发送至工控机进行处理、计算，计算结果同时在显示器和LED显示屏上显示。

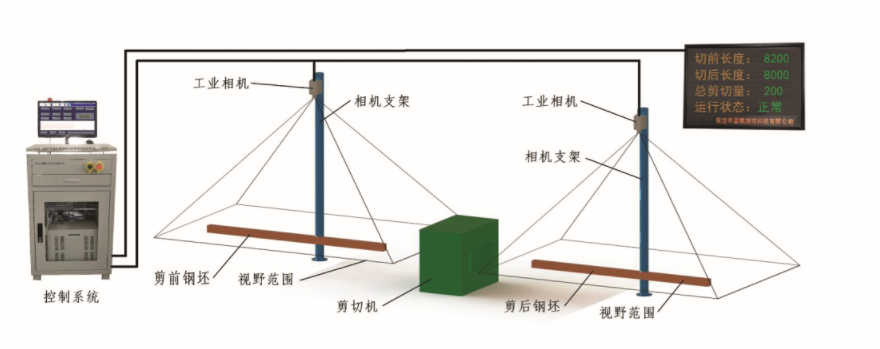

    2台工业相机通过相机支架安装在剪切机前、后的辊道侧面，相机距辊道中心的水平距离约1.5m。相机外部有防护罩，防护罩为水冷套，视窗部位设有防护镜片和吹扫气嘴（利用现场压缩空气吹扫），保证工业相机在连续生产过程中不受钢材热辐射影响。工业相机和镜头之间设置只透过红外线的滤光镜片，利用钢坯发射的红外线测量，可避免现场蒸汽影响。

工业相机垂直布置从上方拍摄钢坯的图像，当钢坯整体进入相机的视野范围时即可测量钢坯的整体长度和钢坯所处的位置。钢坯继续向前移动头部超过相机视野后，也根据钢坯尾部位置判断钢坯头部位置。

图像分析监测系统可以认为是对标准的立体产品整体的测量，多测头的组合可以拟合出被测物外轮廓的界面形状，对其进行测量。
