机器视觉测宽仪 在线检测无损品质

发布日期:2022-09-28 16:43
信息摘要:
说起在线测宽仪,你都知道哪些类型,光电、激光、机器视觉?这些都是可进行在线宽度检测的设备,根据现场及检测需求,选择某个原理进行宽度尺寸检测即可,本文主要介绍一下机...
说起在线测宽仪,你都知道哪些类型,光电、激光、机器视觉?这些都是可进行在线宽度检测的设备,根据现场及检测需求,选择某个原理进行宽度尺寸检测即可,本文主要介绍一下机器视觉法的测宽仪。

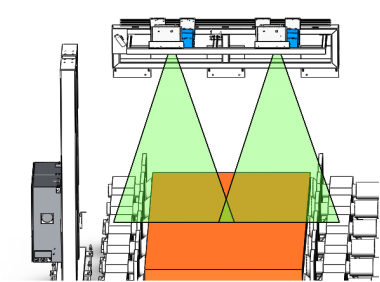

测宽仪主要由测头箱部件、测头支架、配电箱、控制柜、水冷风冷系统、吹扫系统等组成。测宽仪内设置4台工业相机和两台激光光源,可实时采集被测物的宽度数据。测头及激光光源箱内部配套风冷及水冷系统,用于设备内部降温。视窗框配吹扫系统,尽量避免灰尘、雾气对测量精度的影响,控制系统用于控制设备运行,和数据计算、图像处理等工作。
设备参数
测量精度:±2mm
主机设备尺寸:3014*900*1030
测量范围:980-2100
相机分辨率:≥3312*2496
工作电压:~220V±15% 50Hz
工作方式:连续
环境湿度:小于85%RH
环境温度:-20℃~65℃
测宽仪软件系统

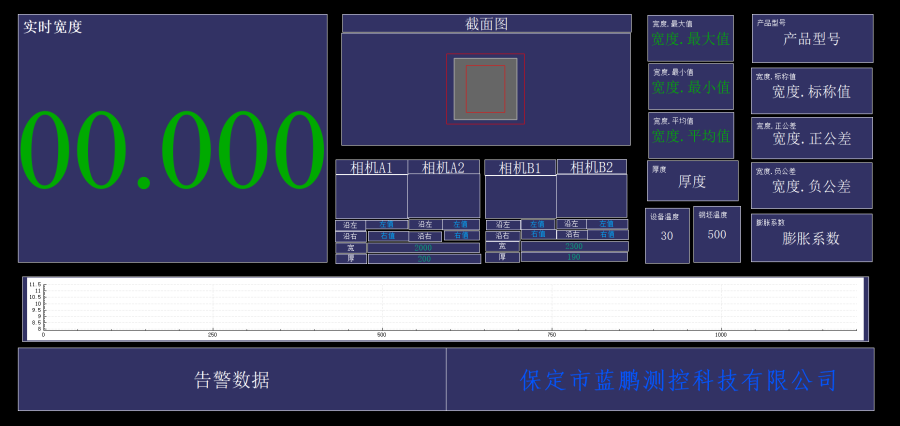

运行桌面的快捷方式进入如下主界面,在主显示区的左上实时宽度显示区显示的内容是实时测量到的宽度,然后依次往右是截面图,把实时宽度数值图形化显示出来。截面图的下方是四个相机的显示图像(二值化处理后),包括每个相机的左侧右侧像素位置,两个相机的位置计算出来的厚度,四个相机结合厚度计算出来的宽度等等值。再往右侧是当前选择的产品型号和标称公差等信息,如果当前实时宽度超出了标称公差,显示数据会变色(上超差红色、下超差黄色、正常绿色),同时会发出声光报警。下面是趋势图,可以显示随时间变化的宽度变化。
机器视觉测宽仪是自动化在线检测设备,做到了高性能的尺寸检测,安装在产线上,实时提供当前测量值,厂家定制,更符合产线需求。
