生产中的钢轨外观质量在线检测方法

发布日期:2021-09-17 17:11
信息摘要:
钢轨钢(rail steel),是用于制造机车、起重机等轨道的专业用型钢。钢轨按中国国家标准和冶金工业部标准分为铁路用钢轨、轻轨、导电钢轨和起重机钢轨等。我国铁路已经形成了高密度...
钢轨钢(rail steel),是用于制造机车、起重机等轨道的专业用型钢。钢轨按中国国家标准和冶金工业部标准分为铁路用钢轨、轻轨、导电钢轨和起重机钢轨等。我国铁路已经形成了高密度、大轴重以及高速度并举的局面。速度和轴重的同时提高,无疑地对钢轨的使用性能也提出了更高的要求。钢轨钢的质量问题越来越受到人们的广泛关注。
目前,钢轨钢的主要质量问题有二:一是在外观质量方面,钢轨几何尺寸公差大,轧痕、划伤、裂痕等表面缺陷多;二是内在质量方面,存在夹杂、偏析等冶金缺陷。这些缺陷成为钢轨钢损伤的主要诱因。本文主要介绍的是外观质量检测方面的介绍。
几何尺寸方面主要是通过测径仪进行检测,可检测直线度尺寸,整体宽度等信息。

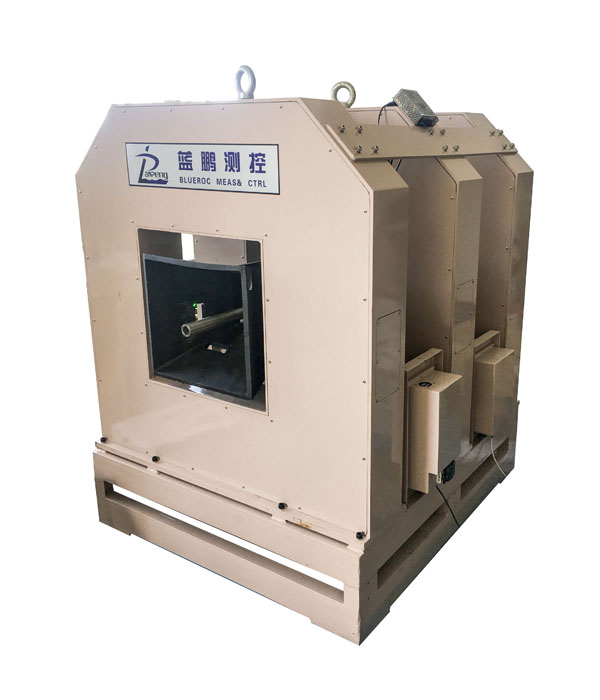

在线直线度测量仪设备采用光电测头的直径和位置测量原理进行测量,测量仪采用成90°交叉分布的2路光电测头同时测量被测物的直径和位置,根据位置1和位置3采集的X轴方向位置值拟合一条直线,位置2的测量值与该直线的偏差即为位置2在X轴方向的直线度误差。同理可得到位置2在Y轴方向的直线度误差。设X轴的直线度误差为δ1、Y轴的直线度误差为δ2,即可计算出棒材直线度的实际误差δ。
智能轮廓测量仪(简称“轮廓仪”)采用进口3D线激光测量传感器对被测物的外部轮廓进行扫描测量,传感器发射一束线性激光,当激光照射到物体时其漫反射光返回至传感器的接收系统,通过对返回光束的处理可以测量出被测表面X轴和Z轴方向的尺寸。当被测物沿Y方向运动时,传感器可扫描获得被测物表面的三维轮廓。轮廓仪主要用于圆形、方形、H形、三角形、槽形以及其它复杂截面轧制产品的测量。
另外主要是对钢轨测量仪的几何尺寸检测的定制,根据检测需求定制合适的测量仪器。
