直线度如何在线测量?直线度测量仪原理

发布日期:2021-09-02 17:12
信息摘要:
世界各个国家对直线度测量领域一直予以高度重视,并不断推出新型高精度直线度测量方法和装置,以满足日益增长的对产品质量的要求。国内也在不断进行直线度测量仪的研发,目前...
世界各个国家对直线度测量领域一直予以高度重视,并不断推出新型高精度直线度测量方法和装置,以满足日益增长的对产品质量的要求。国内也在不断进行直线度测量仪的研发,目前直线度和平面度测量工具,常见的有直尺、平尺、平晶、水平仪、自准直仪、直线度测量仪等。

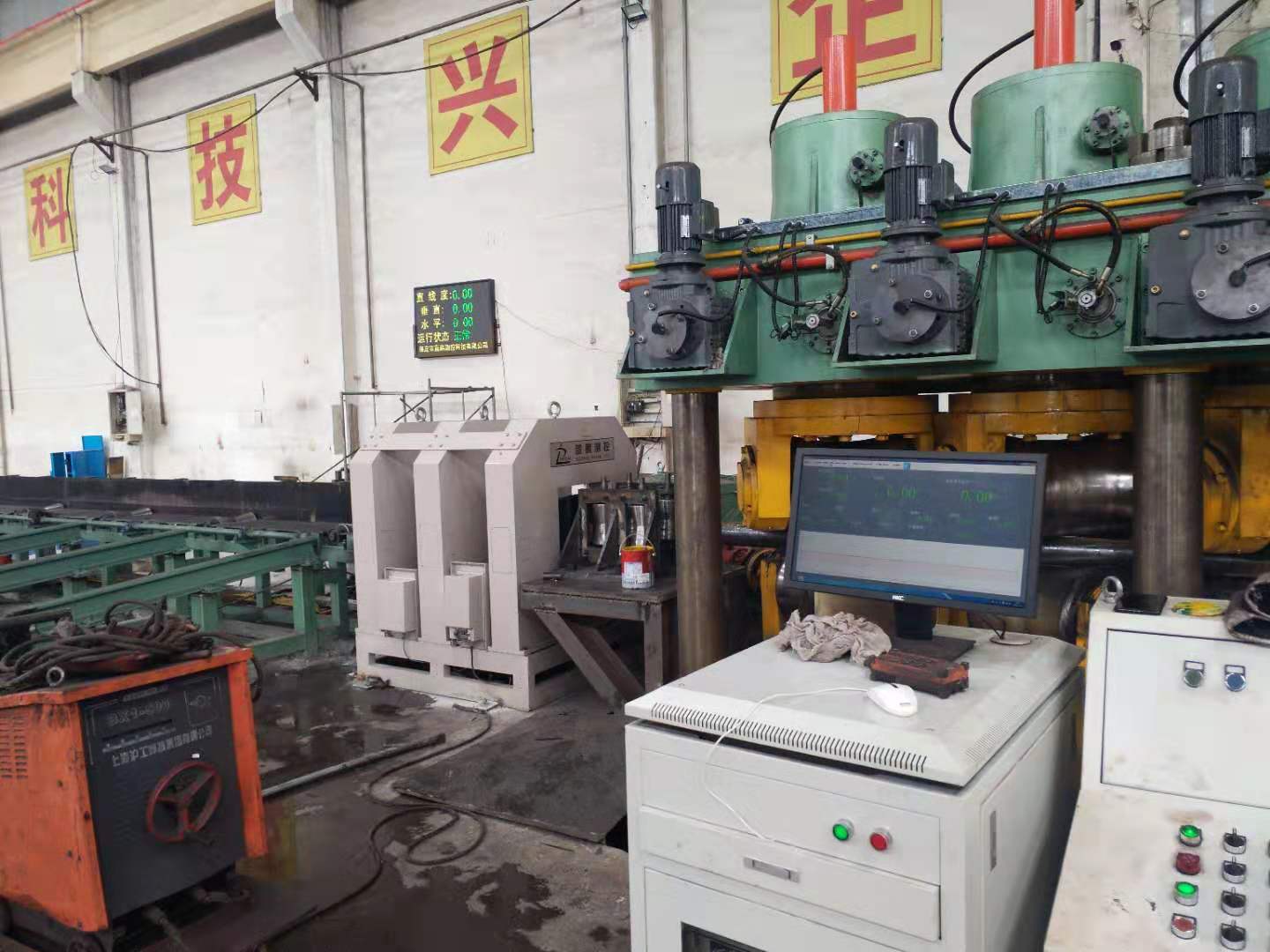

在线直线度测量仪可用于各种管材、棒材的直线度检测,在生产厂远比离线检测更受欢迎,它的及时检测性使产品在不合格时能够及时察觉,方便工作人员调整轧机,减少不合格品的产出。在线测量也更方便,测量仪自动化检测,操作简单,无需时刻不停歇的检测。
直线度测量仪测量原理
光电测量产品采用物方远心光路系统和CCD成像法进行非接触尺寸检测。其核心部件为远心光电测头,简称“光电测头”。每组测头由发射镜头和接收镜头组成。发射镜头内点光源发出的光穿过发射透镜后形成平行光视场。视场内的平行光再由接收透镜聚焦,在CCD芯片上成像。当被测物通过视场时,被测物遮挡的部位在CCD芯片上显示为无光的阴影。通过CCD芯片光电转换和相应电路系统的数字化处理,即可通过阴影的宽度L计算出被测物的直径D。
数据计算:系统根据测头1和测头3采集的X轴方向位置值拟合一条直线,位置2的测量值与该直线的偏差即为位置2在X轴方向的直线度误差。同理可得到位置2在Y轴方向的直线度误差。设X轴的直线度误差为δ1、Y轴的直线度误差为δ2,即可计算出棒材直线度的实际误差δ。
直线度测量仪即可完成直径的测量,也可完成直线度的测量,一种仪器,两种类型检测数据,更超值。
直线度测量仪是使用简便、稳定可靠、精度高的测量装置。并且在线直线度测量仪的研发不会停下脚步,将其同当代的前沿学科相结合,借鉴和引入相关学科的新思维和新方法,在生产实际现场中逐步提高直线度检测水平,将是未来的着重发展方向。
