激光在线测厚仪自不必说是用于在线检测厚度尺寸的设备，大部分的测厚仪都是采用C型架结构，以完成不同板宽的板材厚度检测，下面来了解一下激光测厚仪的具体信息。

激光测厚仪是采用上下相对的测头进行尺寸检测，通过测头间距减去上下测头分别检测的数据，即为板厚。每组测头均可完成一个点的检测，同时由于板材的不断行进，测厚仪所检测出的是该点所在位置的直线。

C型架结构作为设备的梁、或臂，其抗弯截面系数大，抗弯模量大，在受力方面C型架受力优点是断面受力较为均匀，板材的板面较宽，C型架的架构可方便测头安装于C型架的任意位置，从而能兼顾整个板材任一位置的厚度检测，同时在C型架下安装有轮子，通过移动方便检修。

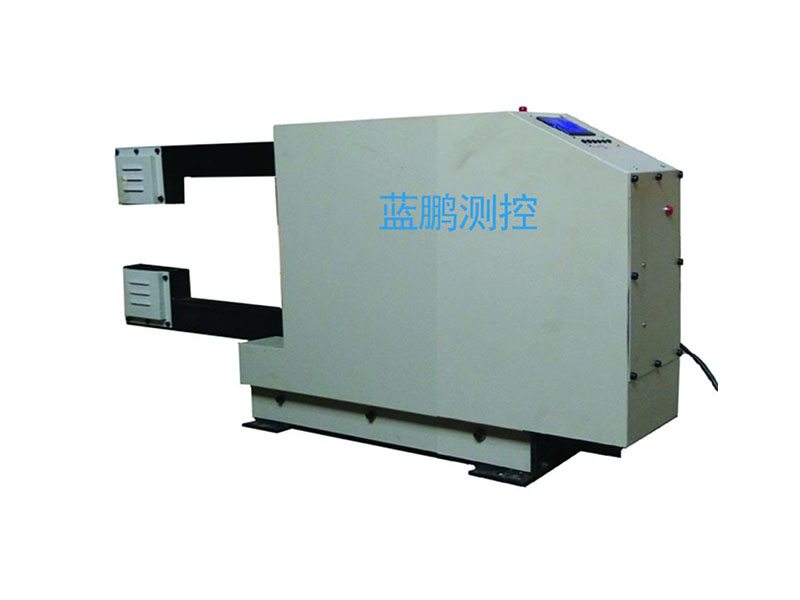

激光在线测厚仪的底座、导轨及车轮、C形架是测厚仪的支撑结构件。底座与基础固定，底座上面焊接简易导轨。C形架下部装有4个车轮，推动C形架在底座上滑动可以调整测量点的测量位置或使C形架退出测量位置进行维护。测厚仪的测量由上、下两个激光测头完成，激光测头测得的原始数据传输到控制箱进行处理、计算。控制箱内装有激光测头的驱动器、同步电路、报警控制电路等电路系统。控制箱的斜面上设置一个液晶显示屏，测量结果直接在显示屏上显示。

另外，如果被测板材的板面较宽，可以在C形架上增加测量点进行多点测量。多点测量时控制盒上既显示每个测量点的实时厚度，又显示几个测量点厚度的加权平均值。对板材的加工工艺有很直观的监控作用。当测量点的数量在3个以上时，控制盒将不能满足控制、计算要求，需要采用控制柜和工控机完成测厚仪的控制、计算功能，测量结果将在与控制柜连接的显示器上显示。

C型架激光在线测厚仪可对热轧、冷轧板材的厚度进行检测，材质不限，是高精度的在线检测设备。
