钢管测量仪是一款复合测量仪，用于直线度与直径尺寸的在线检测，直线度测量仪主要用于检测直线度误差，并将数据显示于显示屏上，配备专业的测控系统，进行检测分析，将数据以更直观的方式展现。

直线度公差指单一实际直线允许的变动全量。用于控制平面或空间直线的形状误差，其公差带根据不同的情况有几种不同的形式。直线度的测量自动测量能给工作人员提供准确的信息，保证轧材符合标准。

直线度工作介绍：3台小型测量仪同时采集各截面边沿的位置，计算圆棒的直线度误差，与测径数据采集不冲突。当直线度超过设定的公差范围时，声光报警器自动声光报警，达到合格判定的目的。测量的数据传输到控制柜中进行存储、显示、分析等。

直线度直径测量仪复合系统主要由测量仪（3台小型测量仪组成）、测量仪支架、托辊、过钢导槽、控制柜、工控机、显示器、LED显示屏、声光报警器等组成。

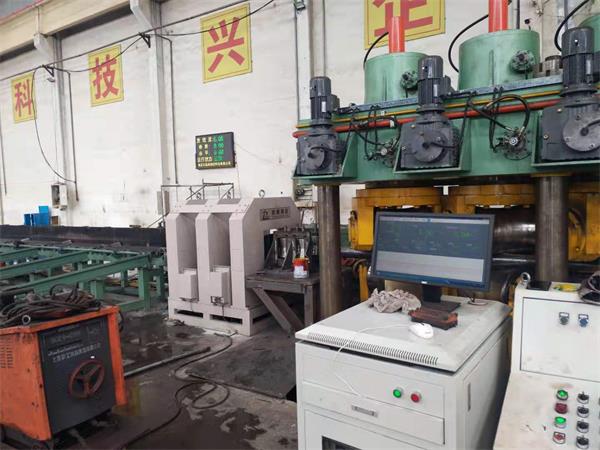

整个系统中测量仪安装在轧制现场，控制柜安放在控制室或其它环境适合电脑工作的室内。测量仪的供电电源由控制柜引入，测量仪的12组测头采用串口服务器合并成1路数据后通过网线或光缆传输至控制柜内的工控机。

直线度测量仪参数：

设备名称：直径及直线度复合测量仪

测头数：12组间距可调单镜筒测头

测量系统：蓝鹏测量系统

直径测量范围：0-25mm；

被测物直径范围：10-20mm；

外径测量精度：±0.02mm；

直线度测量精度：±0.08mm或者±0.05mm；

测量频率：500Hz；

电源电压（V）：AC220±15%，50Hz

环境温度（℃）：测径仪、工控机：-10～50℃

环境湿度(％rh)：≤80（不结露）

直线度测量仪采用在线检测方式，比人工机械法检测更出众，同时兼顾直径测量，这种复合测量方式，完成更多的功能，性价比高，带来的价值更大。
