生产得到的板材需要在冷床上输送冷却,并且还需要对板材的宽度进行检测,通常由工人手持标尺来对冷床上的板材进行测宽,但是由于板材的温度较高,一方面使标尺的零刻度端容易损坏,从而增加生产成本,另一方面容易烫伤工人,存在安全隐患;另外,工人对移动的板材进行测宽还会大大增加劳动强度。

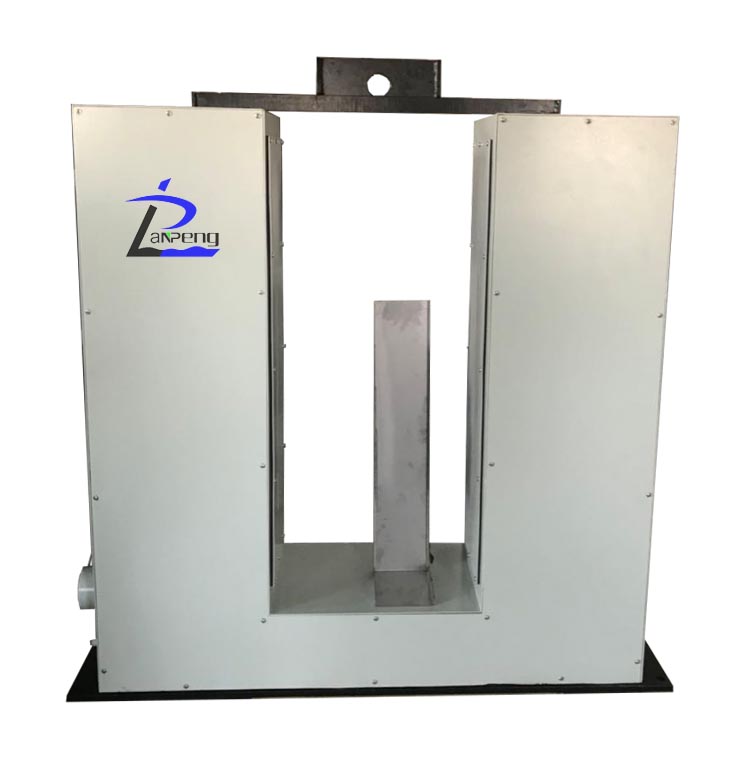

热轧板测宽仪是一种能降低生产成本、能消除安全隐患、能降低劳动强度的板材测宽装置。适合各种类型的板材检测,对以上所造成的影响消除。是各种板材检测的好帮手。
测宽仪的双测头有两种形式,当被测物的宽度范围较小时采用固定式双测头;当被测物的宽度范围较大时采用测量范围可调双测头。测宽仪主要配置上位机控制系统、外接LED显示屏、高压离心风机等,可增配嵌入式智能模块。
在线测宽仪检测的是从加热炉出来,经过多道轧机往复轧制几道次的钢板,轧制的道次越多,温度就越低。通常,在测量区域温度较高,并且钢板所发的光主要是波长在600nm以上的红光和红外光。为了使CCD(Charge Cbupled Devices)感光量稳定,我们用520nm固定波长光源照明,在CCD前安装滤光镜片,滤去红光及其他波长的自然光,即CCD上只接收520nm波长的光源。对热轧钢板检测也不影响检测效果。
热轧板测宽仪的应用对生产的好处巨大,不仅保证了测量精度而且可对整块钢板的数据进行分析。光电测宽仪的使用,大大提高了钢板的成材率,降低了生产成本,并且可以将实时测得的宽度数据传输给AGC系统,实现在线控制轧机的轧制策略,提升轧制力。
