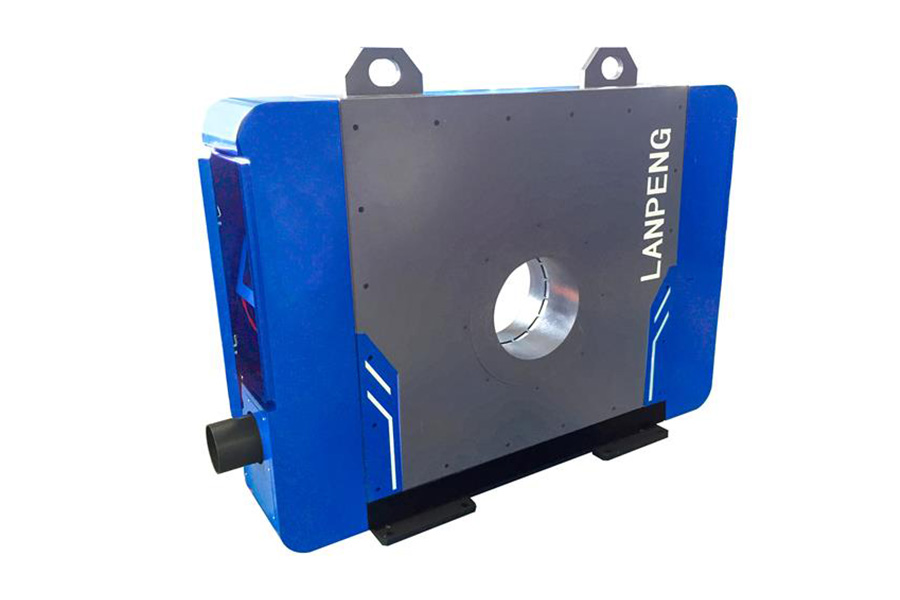

轮廓测量仪是测量各种机械零件素线形状和截面轮廓形状的精密设备。本文介绍的轮廓测量仪是可在线检测缺陷的设备，应用于轧钢、有色金属等的在线表面缺陷监测。

轮廓测量仪基于激光检测原理对轮廓进行检测，它具备4个二维激光测量传感器，每个传感器分别测量一个方位的尺寸信息，4传感器恰好能包容整个截面，从而实现无盲区检测。

轮廓测量仪的测量频率能达到4000Hz，即每秒测量4000个截面尺寸，当轧材以每分钟240m的速度前进时，每间隔1mm就可检测一个截面，如果速度更慢，那么间隔更小，能拟合成轧材的截面形状，为客户提供清晰的表面图像。

轮廓仪的应用范围可以使任何截面形状的轮廓，如圆形、方形、螺纹钢、六角形、轨梁、T型、H型和其他长材产品。同时，全覆盖的测量方式使得设备可以对轧材表面的折叠、翘曲、凹坑、凹槽、凸耳等缺陷，进行定性和定量的检测。测量软件系统根据各传感器的测量数据拟合截面形状，可在软件界面直观显示轧材的截面形状及关键尺寸。

轮廓测量仪实现了图形化显示，可根据测量结果实时拟合轧材截面图形，可进行在线统计评估，实时测量实时评估，及时反映轧材尺寸及表面缺陷情况，实现数据、图形存档备查，可随时调用历史测量数据，轮廓仪是精品生产不可或缺的设备之一。
