测长仪是一种由精密机械、光学系统和电气等部分相结合而成的，用于进行长度计量的高精度仪器。对长度检测，选用机器视觉原理对长度进行检测，本文介绍的是它如何应对长管材的检测。

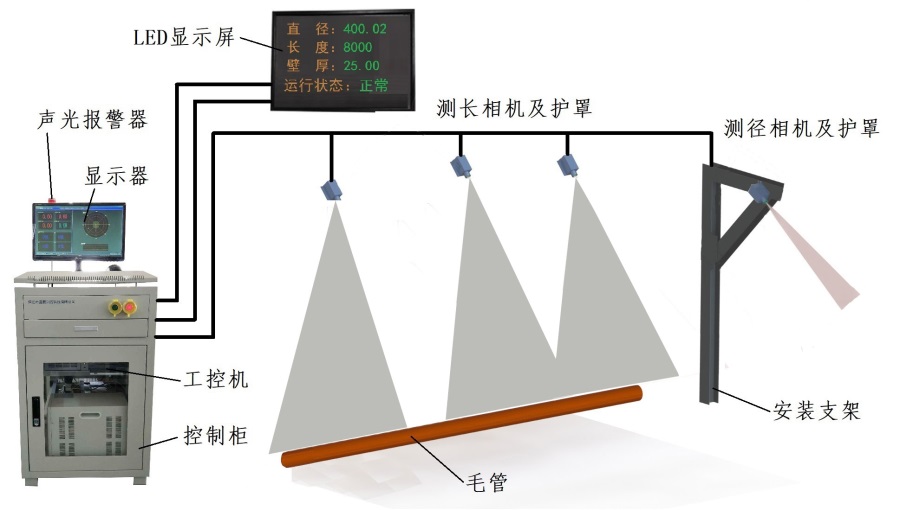

当在线测长仪测量的管材长度较大，长度变化较大，用1个相机测量精度太低，且达不到测量要求，因此采用5个相机均匀安装在支架上，每个相机之间的距离是1.5M。当管材进入第一个相机的视野范围后，系统读取信号进入预测量阶段，当管材末端进入第一个相机视野范围后，系统输出信号给工业相机并判定管材首端所在的相机视野，开始计算长度，通过首末端以及相机间隔距离相加，即可得出管材的实际长度，测长仪的测量精度与工业相机的分辨率和视野范围有关，当单个相机的范围为1000mm，选用510万像素的工业相机测量，单个相机的测量精度为±0.5mm。为减少测量误差，每相邻的两台工业相机之间都会有重合区域，涉及安装误差及加工精度，本设备的测量精度可达到±1mm。工业相机的拍摄速度为10～15帧/秒，所以测量频率为10～15次/秒（L1、L2、L3、L4、L5为5组工业相机，黑色区域为工业相机视场覆盖区域）。

测长仪是专为长度检测而研发，它不仅仅能检测6m长的管材，对4500～11500mm的长度均能检测。并且不仅仅是应用于管材行业，对板材行业等也可进行长度检测。
