在线测宽仪应用于宽度的在线检测，不限材质与温度，各种板材宽度均能检测，另外还有四种不同的检测原理来应对各种检测需求。

1、双测头原理

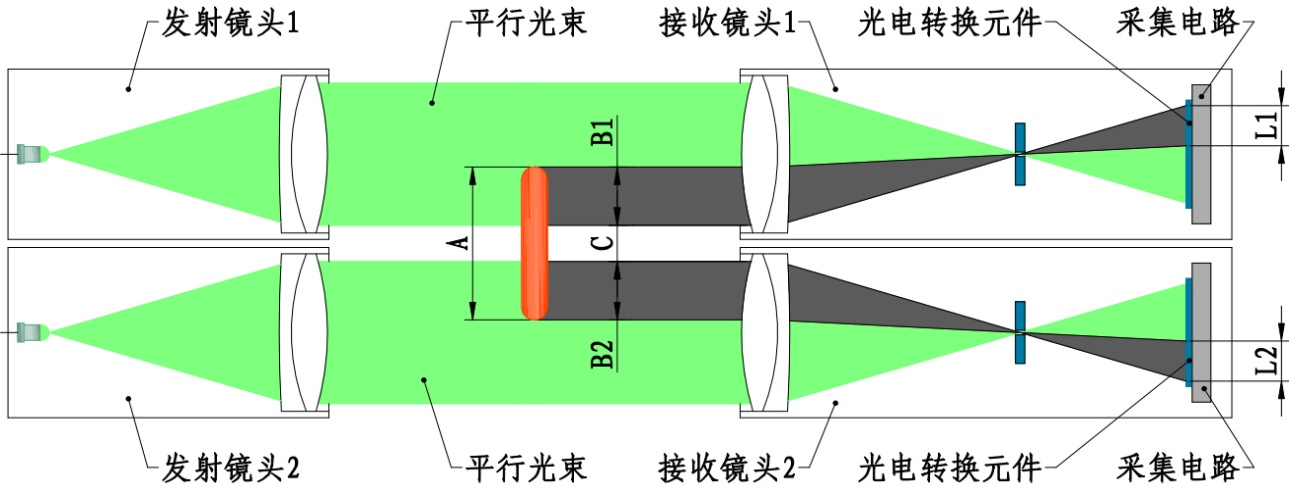

2个发射镜头内设置有LED点光源，点光源发出的光通过透镜变成平行光束分别射向2个接收镜头。通过接收镜头内的透镜使平行光束在光电转换元件CCD芯片上成像（注：一个发射镜头和一个接收镜头组成一组光电测头）。当被测物通过2束平行光构成的视场时，在光电转换元件的像上就会出现虚拟的阴影，设其宽度分别为L1、L2。经过对光电转换元件发出的电信号处理和计算可以得出L1、L2所对应的尺寸B1、B2，B1加B2再加上两个镜头之间的净间距C即可得出被测物的宽度尺寸A。

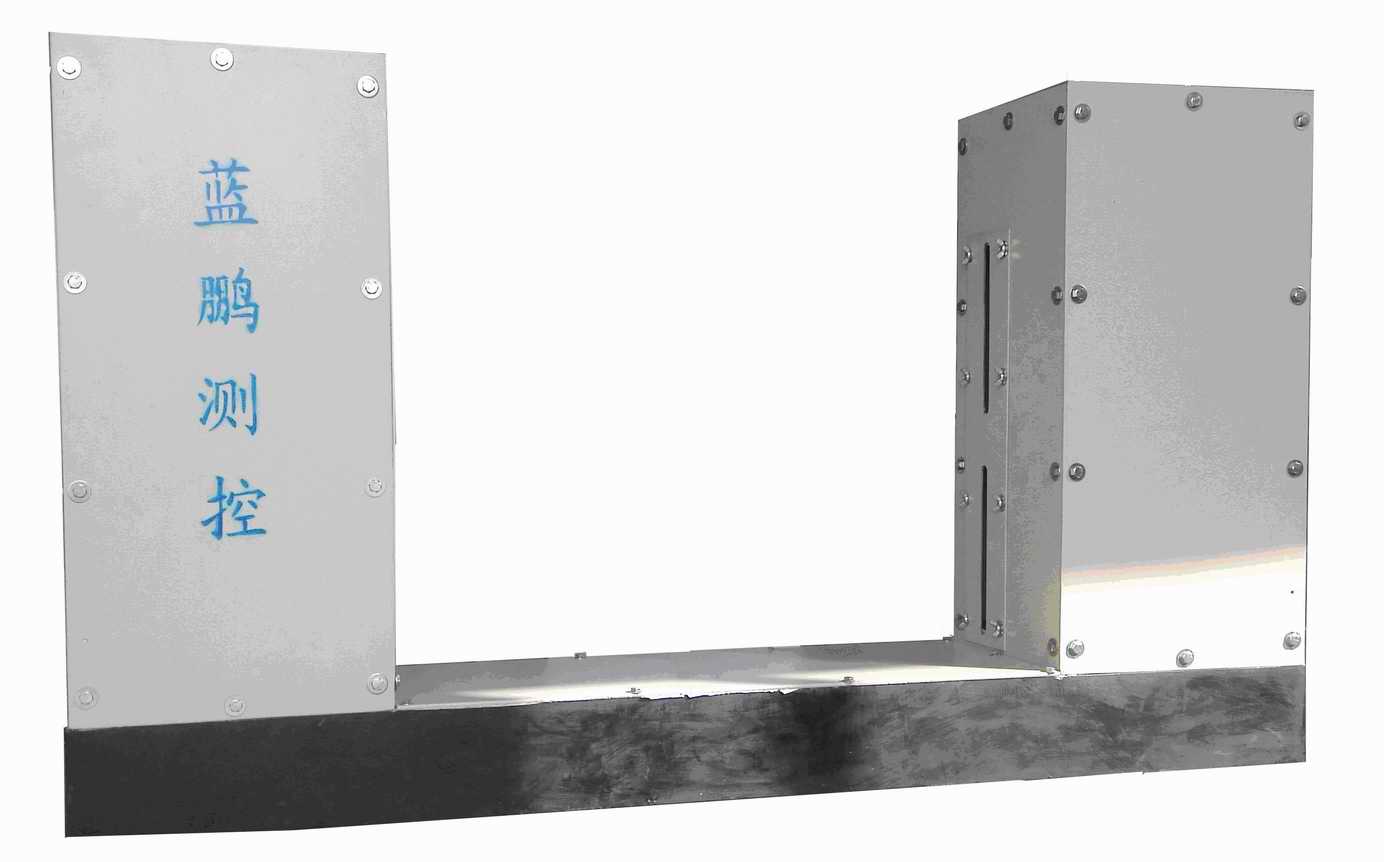

这种测量原理既有固定间距测头的检测，也有间距可调双测头的检测，当被测物的宽度范围较小时采用固定式双测头；当被测物的宽度范围较大时采用测量范围可调双测头。

2、双广角测宽原理

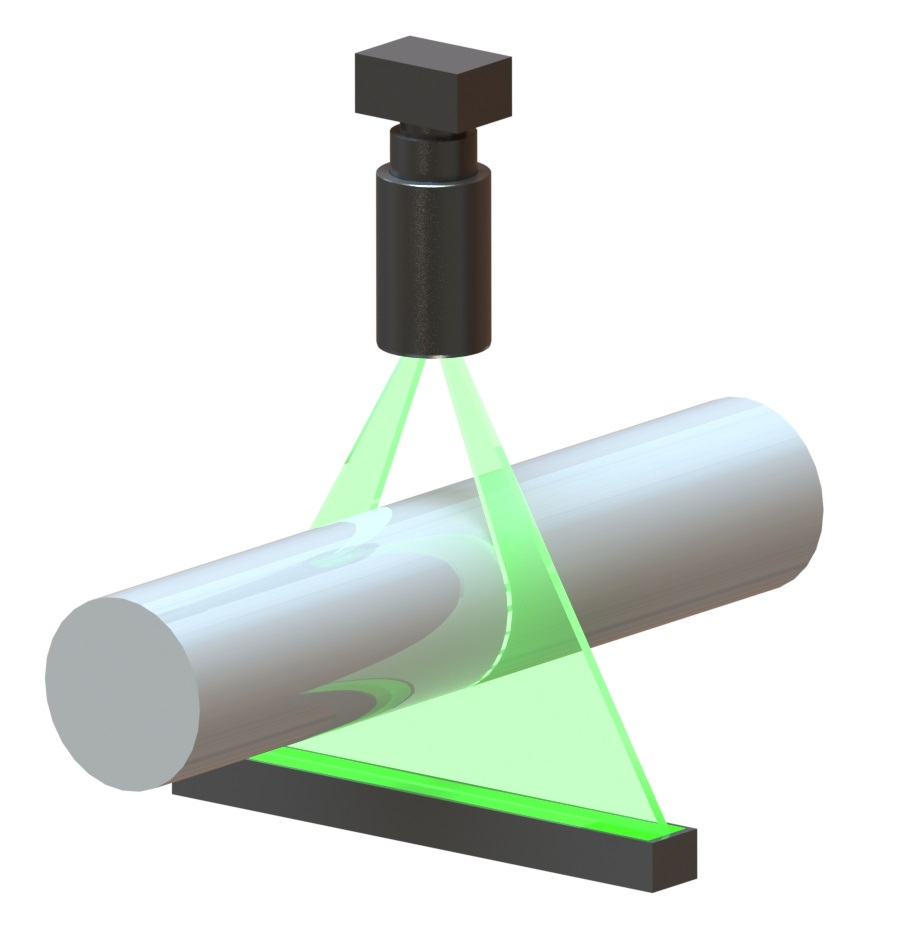

广角光电测头简称广角测头，是利用光电测头的CCD采集电路配合广角镜头构成的大视角光电测头。与广角测头配合使用的光源为LED条形光源，光源的长度根据测头的视野角度和距离确定。广角测头的优点是视野范围大，可以测量比镜头口径大的物体。由于广角测头成像时存在成像大小随物距变化而变化的现象，所以利用广角测头测量需要进行物距修正。

对测量范围较小的可采用单广角测头测量，对测量范围较大的则采用双广角测头测量。

3、机器视觉测量原理

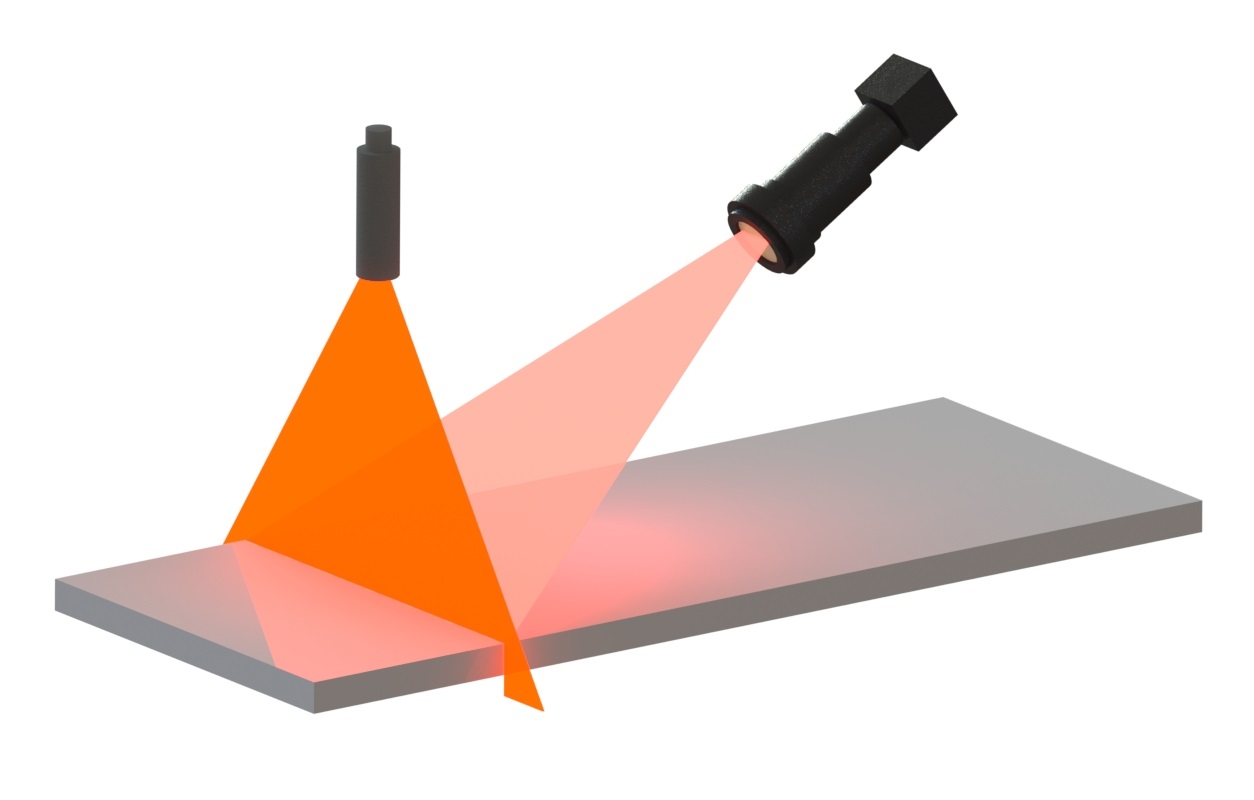

采用工业相机测量板材宽度。补光的线性激光垂直设置，工业相机倾斜设置，用于测量板面呈水平状态通过的板材宽度。相机图像的长度方向用于测量板材的宽度，图像的宽度方向用于修正物距（被测物上下波动较大时，需增设激光位移传感器跟踪被测物的位置已修正物距）。设备主要配置上位机控制系统、外接数码管显示屏，根据需要可增配嵌入式智能模块等。设备下部可配置剪刀叉升降平台等辅助设备。

4、激光测宽原理

设置在两侧的二维激光测量传感器利用传感器的Z轴数据测量板材宽度，并利用传感器的X轴数据测量板材的边缘厚度，还可以测量不规则板材边缘的C值。

四种原理的测宽仪均能对宽度尺寸进行检测，测量的数据实时且准确，宽度的在线检测有助于提升产品品质。
