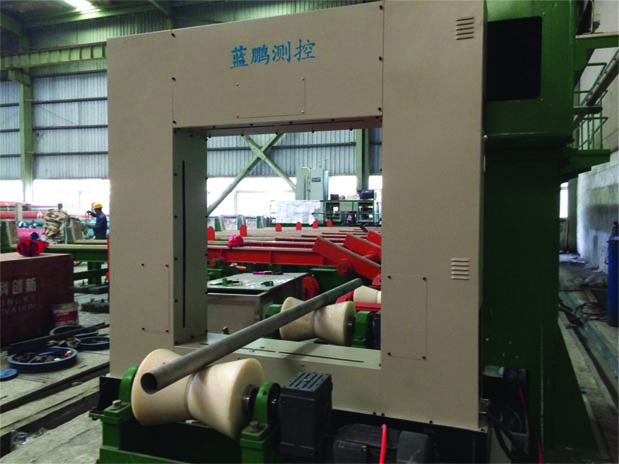

管材测径仪测径仪采用光电测量系统和固定4组测头方式，对通过的管材外径尺寸进行在线实时测量。测量结果通过光缆传输到主操作室的上位机，并在主控室液晶显示器和现场LED显示屏上同步显示。测量数据可保存，可查询，超差时可报警。测径仪不设过钢导管，测量中心设置大于φ400mm中心孔供管材通过。

设备参数：

1、测量范围（mm）：φ110～φ210；

2、测量精度（mm）：测量钢管≤±0.05；

3、每个截面测量直径数：4个；

4、测量频率（Hz）：500；

被测物特性：

1、被测物外形及尺寸（mm）：钢管φ140～φ180；

2、轧件温度：600--1200℃；

3、相邻两根轧件间隔时间：＞2s；

4、连续轧制时间：不限；

5、工作制度：连续运转工作制；

安装要求：

1、安装方式：吊装。

2、安装位置：水除鳞箱体后。

3、测径仪是光学设备，禁水、水雾气，设备附近位置应采取防水密封措施。

4、吹扫用风机需要安装在灰尘较小且温度较低的环境。

管材的种类有很多，钢管、金属管、不锈钢管、螺旋焊管、直缝钢管、橡胶管、塑料管等等，各种管材的检测均可应用在线测径仪进行外径尺寸的检测，从而提高管材的品质，检测对被测轧材的材质、温度等均无要求。
