世界各个国家对直线度测量领域一直予以高度重视,并不断推出新型高精度直线度测量方法和装置,以满足日益增长的对产品质量的要求。在线直线度测量的研究也从未停止,光电法直线度测量仪,现已广泛应用到各生产现场进行直线度的检测。
对直线度的测量过程和测量结果有两方面的要求,一是精确度要求,即测量结果必须达到一定的可信程度;二是经济性要求,即在保证测量结果精确性的前提下,应使测量过程简单、经济,花费代价小。要满足这两方面的要求,应使用集光、机、电、算等新技术于一体的新型测量仪器,进行实时、快速、非接触测量,这将是现代直线度测量技术的发展方向。

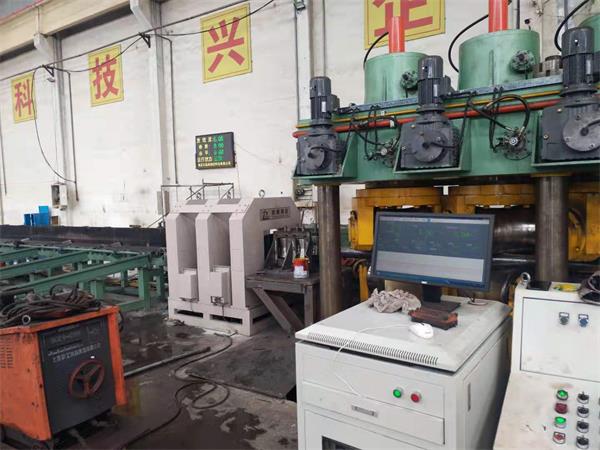

直线度测量仪采用光电测头的直径和位置测量原理进行测量,主要由测量仪、测径仪支架、托辊、过钢导槽、控制柜、工控机、显示器、LED显示屏、声光报警器等组成。
在线直线度测量仪工作时,棒材通过测量仪的测量区。6组测头同时测量圆棒测量截面边沿的位置,并根据各截面边沿的位置计算圆棒的直线度误差。当圆棒的直线度超过设定的公差范围时,声光报警器自动声光报警,达到合格判定的目的。
直线度测量仪可同时测量外圆直径和直线度,控制柜端电脑显示:实时直径测量值,椭圆度数值;2-4m管材:两端500mm内的直线度数据及整根直线度数据;1-1.5m管材显示整根直线度数据。它是在线自动化的检测设备,使用简单,稳定可靠,被广泛的应用各种生产线的直线度检测。
