想要在生产线上测量直线度只能是要用仪器进行实时测量,常用的直线赌检测仪是JZG02-DY40/40型 直径-直线度测量仪。该仪器是生产之后才对产品进行测量的,如果不进行回炉影响是可以忽略的。

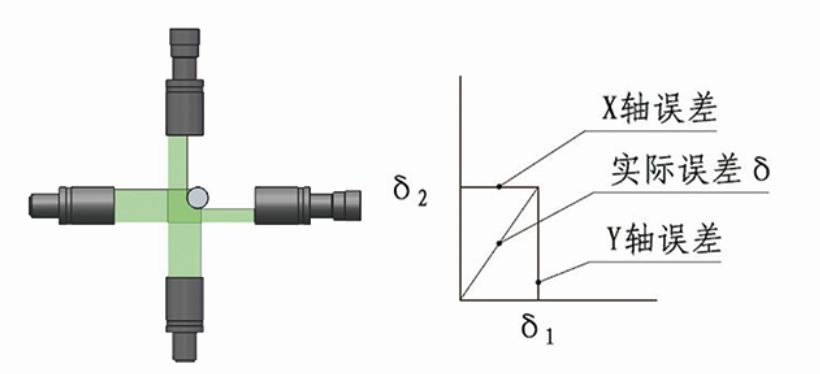

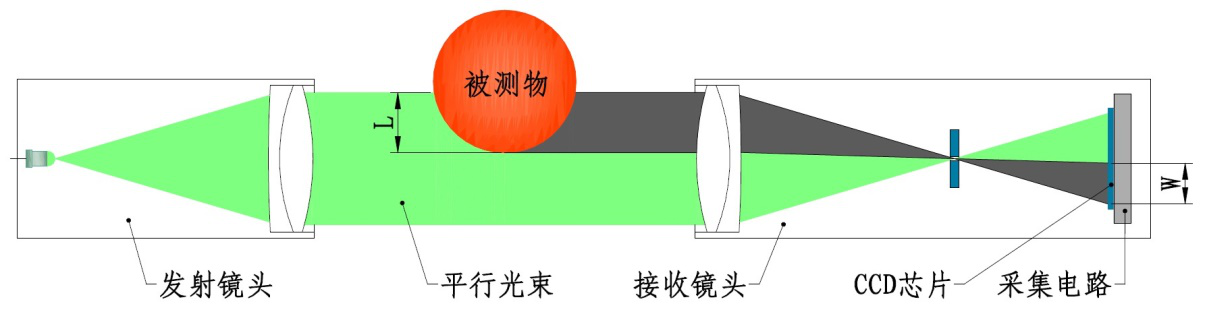

设备彩玉on个光电测头的直径和位置测量原理进行测量,测量仪采用成90°交叉分布的两路光电测头同时测量被测物的直径和位置,利于两路的测头的位置数据计算测量点在坐标系中的实际偏差。测量直线度时,测量仪沿被测物轴向扫描一遍。

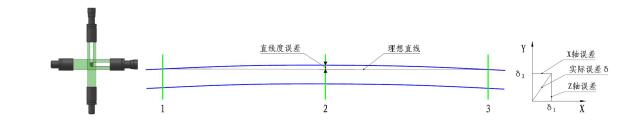

系统根据位置1和位置3采集的X轴方向位置值拟合一条直线,位置2的测量值与该直线的偏差即为位置2在X轴的方向的直线度误差。同理可得到位置2在Y轴方向的直线度误差。设X轴的直线度误差为δ1、Y轴的直线度误差为δ2、即可计算出棒材直线度的实际误差δ。
功能介绍:
- 可同时测量外圆直径和直线度
- 系统可根据被测物的质量控制要求设定头部误差、尾部误差、整体误差、每米误差等多种误差的计算及显示
-
显示内容:
- 控制柜段电脑显示:实时直径测量值,椭圆度数值;
- 2-4m管材:两端500mm内的直线度数据及整根直线度数据;
- 1-1.5m管材显示整根直线度数据;
- 软件功能
产品参数设置:可设置产品规格、棒材标称直径、直线度公差等参数;
报警设置:
可设置报警的阈值,测量值超差时声光报警;
2-4m管材两端500mm内直线度设置报警,整根钢管直线度设置超差报警;
外径两侧超出200mm以外设置报警。
修正功能:误差过大时,放入标准直棒后校准可恢复精度;
存储功能:每根钢材保留一个完整的测量记录。
- 报警功能
测量数据超出标准值,声光报警。
- 通信接口
TCP/IP协议,网线传输,测径仪至工控机。
该设备主要用于金属棒材、管材、陶瓷管材等产品在生产节拍时间充裕时的直径和直线度检测。
