测宽测厚系统 光电与激光原理的三种组合检测

发布日期:2020-12-22 14:30
信息摘要:
板材类产品,宽度与厚度均是极其重要的,在线检测也需要检测宽度与厚度尺寸,目前常用的 测宽测厚仪 有光电测宽测厚仪、光电测宽与激光测厚组合检测、激光测宽测厚等,下面就...
板材类产品,宽度与厚度均是极其重要的,在线检测也需要检测宽度与厚度尺寸,目前常用的测宽测厚仪有光电测宽测厚仪、光电测宽与激光测厚组合检测、激光测宽测厚等,下面就来具体的看一下。

光电测宽测厚仪:
设备采用单测头测宽原理对矩形或方形截面产品的宽度和厚度进行测量,2组测头呈水平、竖直布置,可同时测量被测物宽度和厚度。主要配置小型单片机系统、外接数码管显示屏,根据需要可增配嵌入式智能模块、上位机控制系统等。设备下部可配置简易调高支座、手动丝杠调高支座等辅助设备。

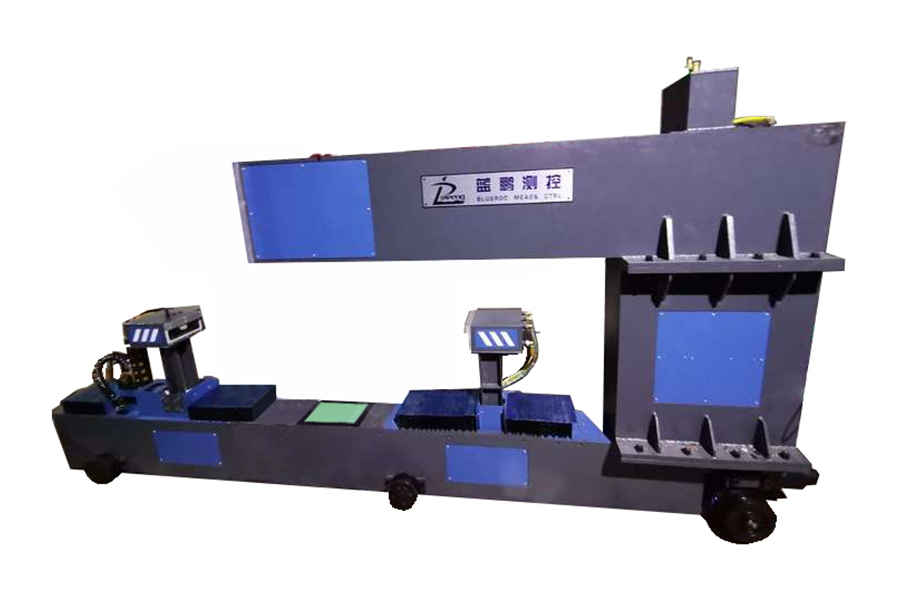

光电测宽与激光测厚组合形式:
采用光电测宽原理与激光测厚原理来实现宽厚的检测,设备既安装有光电测头,又安装了激光测头,测宽单元的两套测头分别安装在直线导轨滑台上,既可以调整测头间距也可以驱动滑台带动测头进行左右平移,以免板带偏离测头的测量范围。厚度测量单元共设置两对激光测头,可同时测量两个点的厚度。两对测头均可移动至轧线中心位置,即可以测量中心位置和左、右侧任意一点的厚度。两对测头的移动距离为中心位置及距中心500mm的外侧,当移至外侧时可进行精度校准。
激光测宽测厚仪:
设备共设置2只二维激光测量传感器和2只激光位移传感器。二维传感器设置在两侧,可根据板材厚度调整传感器之间的间距,间距调整由伺服电机驱动滑台模组实现,调整完成后不需校准即可实现高精度测量。位移传感器固定设置在被测板材的上、下方,测量板材中间点的厚度。设置在两侧的二维激光测量传感器利用传感器的Z轴数据测量板材宽度,并利用传感器的X轴数据测量板材的边缘厚度,还可以测量不规则板材边缘的C值。为板材的优质剪切提供数据依据。
测宽测厚系统,可根据检测需求任意组合测量模式,各种板材类生产线的宽度厚度检测,选择合适的检测系统,完成高精度的在线检测,对木板、橡胶板、塑料板、钢板等各种板材均适用。
