工业生产中如何能够快速测量产品的直线度?

发布日期:2020-12-15 11:22
信息摘要:
直线度是一个圆柱或者圆锥体、或者平面的实际直线与理想直线之间的误差,是判断是否直的重要衡量标准。 在工业生产过程中,在不影响生产的情况下如何测量? ZG06-DG70型直线度测...

直线度是一个圆柱或者圆锥体、或者平面的实际直线与理想直线之间的误差,是判断是否直的重要衡量标准。

在工业生产过程中,在不影响生产的情况下如何测量?ZG06-DG70型直线度测量仪该测量仪主要用于金属棒材、管材、陶瓷管材等产品需要在线快速测量直径和直线度检测。

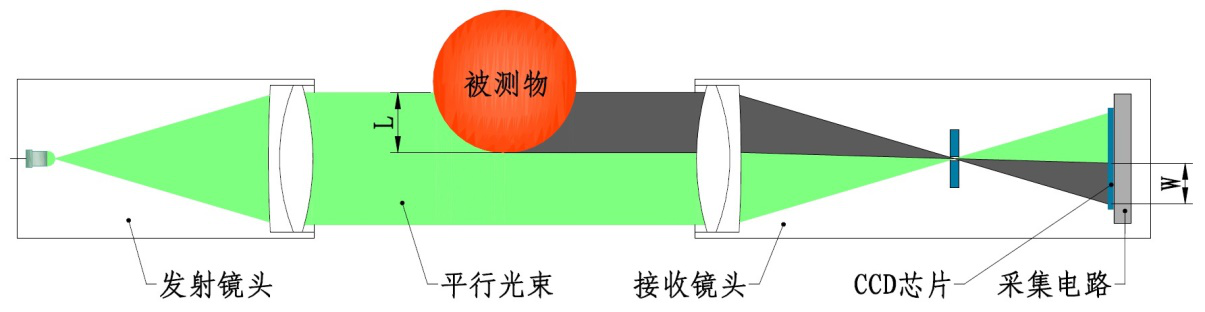

基本原理







数据计算:

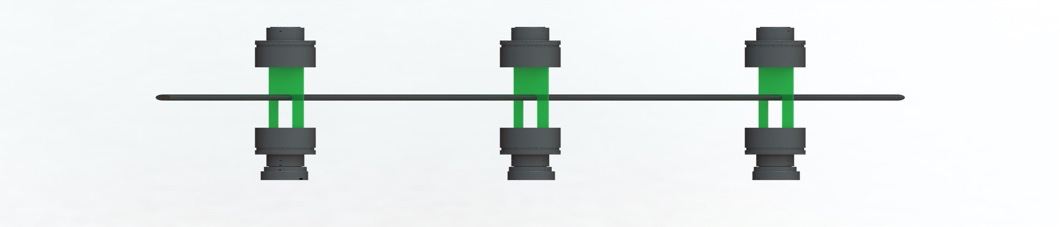

系统根据测头1和测头3采集的X轴方向位置值拟合一条直线,位置2的测量值与该直线的偏差即为位置2在X轴方向的直线度误差。同理可得到位置2在Y轴方向的直线度误差。设X轴的直线度误差为δ1Y轴的直线度误差为δ2,即可计算出棒材直线度的实际误差δ。计算原理图见图2。



2  直线度计算原理图

每台测量仪内采用成90°交叉分布的2路光电测头测量棒材边缘的位置,利用2路测头的位置数据计算测量点在坐标系中的实际偏差。因此,无论被测物的弯曲方向如何,测量仪均可测得真实的直线度尺寸

技术参数:

1)可测棒材直径范围(mm):             50~140

2)直线度测量精度(mm):               ≤±0.5

3)测量频率(Hz):                       500

4)环境温度要求(℃)                    -20~50

5)环境湿度要求(%RH)                 85(不结露)

6)测量仪的外形尺寸约(mm):      1240×1150×1660(L×W×H)

软件功能

  1. 显示器显示内容:实时直线度误差值及最大直线度误差。
  2. 产品参数设置:可设置产品规格、棒材标称直径、直线度公差等参数。
  3. 系统参数设置:可设置刷新频率、通信端口等。
  4. 报警设置:可设置报警的形式和阈值,测量值超差时声光报警。
  5. 修正功能:误差过大时,放入标准直棒后校准可恢复精度。
  6. 存储功能:每根钢材保留一个完整的测量记录,测量记录可随时导出
  7. 通信接口:TCP/IP协议,网线传输,测径仪至工控机。
