直线度测量方法 光电法直线度测量仪的在线检测

发布日期:2020-12-01 17:17
信息摘要:
世界各个国家对直线度测量领域一直予以高度重视,并不断推出新型高精度直线度测量方法和装置,以满足日益增长的对产品质量的要求。在对管材直线度检测的诸多方案中,采用激光...
世界各个国家对直线度测量领域一直予以高度重视,并不断推出新型高精度直线度测量方法和装置,以满足日益增长的对产品质量的要求。在对管材直线度检测的诸多方案中,采用激光准直技术与光电检测技术是十分可行的。本文介绍的就是采用光学检测方法进行直线度检测的设备。
直线度测量仪具有非接触实时检测,数字显示、拟合曲线、直观性强、便于控制、精度高、效率高、可靠性高、无损自动检测等特点。

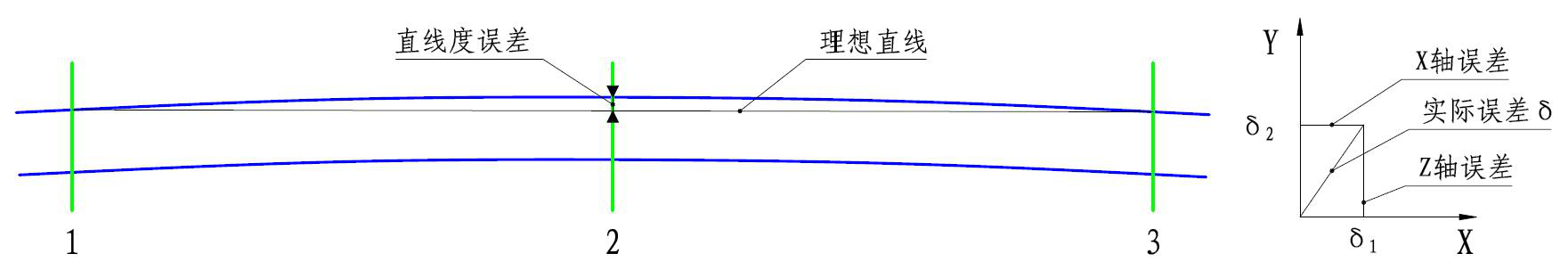

系统根据测头1和测头3采集的X轴方向位置值拟合一条直线,位置2的测量值与该直线的偏差即为位置2在X轴方向的直线度误差。同理可得到位置2在Y轴方向的直线度误差。设X轴的直线度误差为δ1、Y轴的直线度误差为δ2,即可计算出棒材直线度的实际误差δ。
每台测量仪内采用成90°交叉分布的2路光电测头测量棒材边缘的位置,利用2路测头的位置数据计算测量点在坐标系中的实际偏差。因此,无论被测物的弯曲方向如何,测量仪均可测得真实的直线度尺寸。

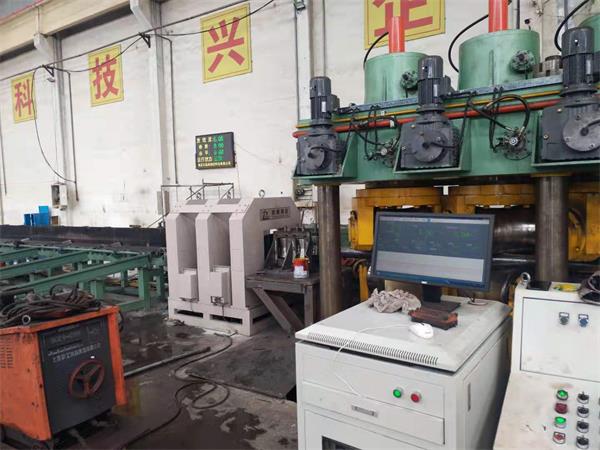

直线度测量仪具有使用简便、稳定可靠、精度高的优势,它可应用于生产线上进行在线检测,同时也可兼顾外径尺寸的在线检测。
