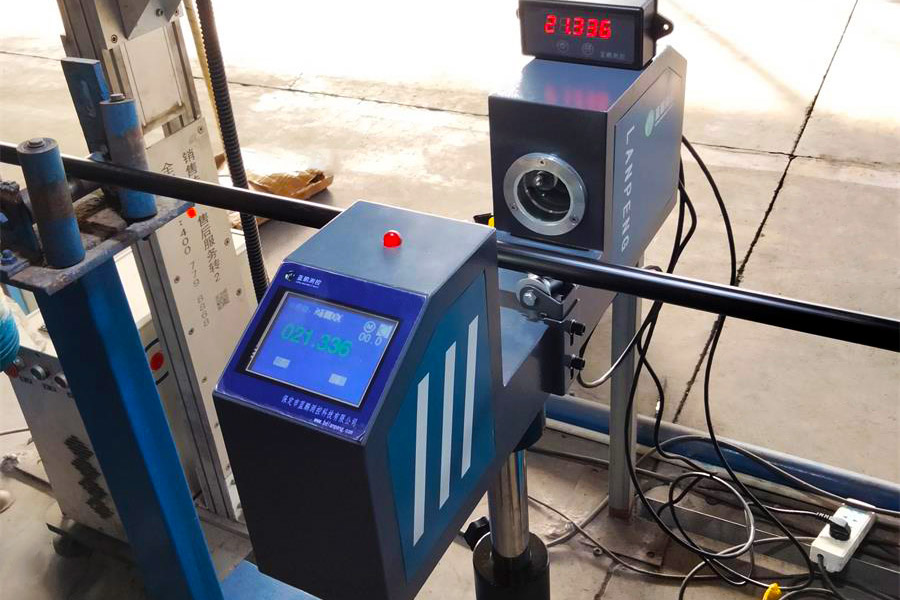

在电线电缆、光纤、管材等生产领域，线缆直径的精准控制直接决定产品质量与合规性。人工测量不仅效率低（每小时仅能检测数十米），还易因人为操作误差导致不合格产品流入市场。而线缆测径仪作为自动化尺寸检测设备，能实现实时在线监测、数据传输存储，成为现代线缆生产线上的“质量哨兵”。​

一、线缆测径仪工作原理：3种主流技术，适配不同场景​

不同类型的线缆测径仪核心原理不同，需根据线缆材质、直径范围选择适配方案：​

激光扫描式测径仪​

通过发射点激光经过旋转透镜形成“激光幕”，线缆穿过时遮挡部分光束，接收器根据光信号变化计算直径。适合塑料线缆、金属丝等表面光滑的产品，可实时反馈尺寸偏差，但有旋转部件，易损坏。​

CCD光电测径仪​

通过LED点光源经过透镜组形成物方远心平行光束，经过接收透镜在CCD上成像，被称为通过时，会形成与被测物外径尺寸相同的阴影，通过计算该阴影尺寸即为外径尺寸，支持多维度检测（如椭圆度，螺纹钢肋高等）。适合多芯线缆、异形线缆（如扁线），可搭配各种配件应用于各种环境下使用。​

激光衍射测径仪

激光垂直照射待测上，当激光遇到细丝时，会发生衍射。细丝相当于一个“障碍物”，在其后方（几厘米到几十厘米处）的屏幕上会形成一个明暗相间的衍射条纹。这个独特的图案就是衍射图样，通过图样分析与计算得到外径尺寸。这种方法的理论精度非常高，通常可以达到±0.1µm 甚至更高，但更适合细丝直径测量，细丝越细（d越小），产生的衍射条纹间距就越大（s越大）；细丝越粗（d越大），衍射条纹就越密集（s越小）。

二、线缆测径仪核心优势：解决传统测量4大痛点​

相比人工卡尺、千分尺测量，高精度线缆测径仪的优势显著：​

精度高：误差范围0.003-0.02mm，远超人工测量的±0.05mm；​

效率快：在线实时检测，可跟随生产线速度，无需停机；​

自动化强：可控制牵引机或挤出机速度，闭环控制外径尺寸，减小线径波动尺寸；可与生产线上PLC等进行联动；当直径超差时自动声光报警，减少不合格品产生；同时自动传输存储检测数据，便于质量追溯；​

适用广：蓝鹏测控测径仪可检测直径范围Φ0.1mm-Φ3000mm，覆盖如耳机线、高压电缆、通信光缆等各种品类线缆。​

三、线缆测径仪选型指南：4个关键维度，避免踩坑​

选择线缆测径仪时，盲目追求高参数易导致成本浪费，需结合生产需求重点关注4点：​

明确测量范围​

根据生产的产品规格尺寸，选择合适范围的型号，不要看测量范围，看被测物范围，如果抖动过大，还要选择范围更大的产品。​

匹配精度要求​

更加产品精度与测径仪型号精度相对应，符合要求即可。​​

四、线缆测径仪使用注意事项：延长寿命+保证精度​

定期校准：每月用标准量块校准（如0.5mm、10mm量块），避免长期使用导致精度漂移；

清洁探头：激光/CCD探头若沾灰尘、油污，会影响检测精度，需定期用柔软无尘布擦拭；

控制环境：避免在高温（＞50℃）、高湿（＞85%RH）环境使用；

规范操作：线缆穿入测径仪时需在中间附近，避免碰撞测头，避免超出测量光束。​

五、线缆测径仪厂家怎么选？3个筛选标准​

看资质与案例：优先选有ISO9001认证、且服务过头部线缆企业的厂家，案例丰富说明设备适配性强；​

查售后能力：具备完善的售后保障制度，售后响应时间≤24小时；​

问定制服务：是否根据自身需求提供定制服务。​

结语​

线缆测径仪已成为线缆生产从“人工质检”向“自动化质控”转型的核心设备，选对类型、做好维护，不仅能降低不合格品率（可减少15%-30%），还能提升生产效率。
