信息摘要:
激光测厚仪对厚度检测,每组测头可检测一个位置的厚度尺寸,但对一些宽板材进行厚度检测,一个测量点并不能满足监测需求,因此多增加测头,将其分布在需检测区域,即可完成厚...
激光测厚仪对厚度检测,每组测头可检测一个位置的厚度尺寸,但对一些宽板材进行厚度检测,一个测量点并不能满足监测需求,因此多增加测头,将其分布在需检测区域,即可完成厚度尺寸的在线检测。
六点激光测厚仪也就是可同时检测6个点的厚度尺寸,用高精度接触式传感器,对硬质板材类实现高精度的多点测量,操作方便、运行可靠、测量准确。配备工控机和软件系统,可对测量数据进行记录、统计、分析等

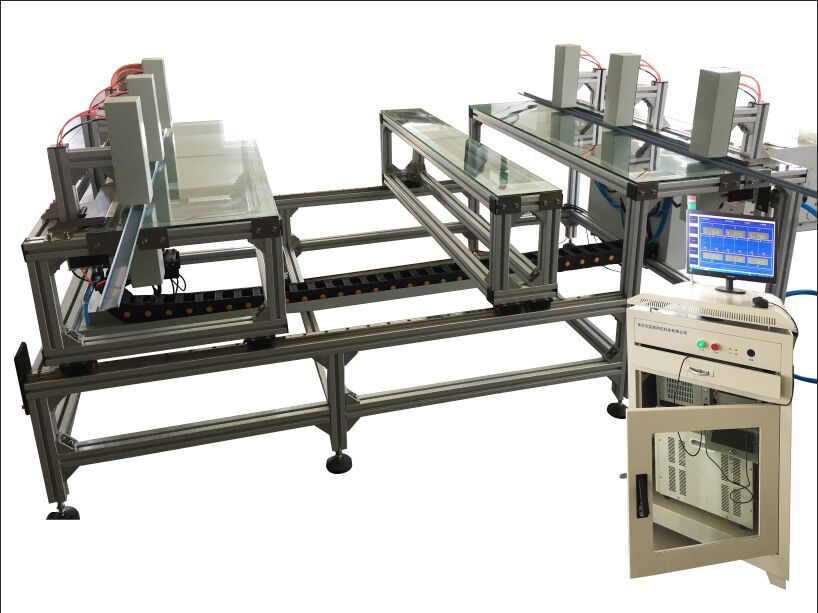

设备主体由固定支架、中间托架和活动支架三大部分组成,其中固定支架和活动支架上分别设置3对气缸型直线位移传感器,每对传感器可以测量1个测量点的厚度尺寸,测量点的位置均可根据板材长宽尺寸调整。传感器自带气缸,不测量时测量杆缩回传感器外壳,测量时通过电磁阀给气缸供气使测量杆伸出压紧板材进行测量。
可测量显示产品规格、标准厚度、上下偏差、6个测量点的厚度值、6个测量点的厚度偏差值等。
技术参数:
1、厚度测量范围(mm):1-10 ;
2、测量精度(mm):±0.02 ;
3、测量点数量:6个(位置可调);
4、采样周期(ms):1 ;
5、上方传感器压力(g):210 ;
6、下方传感器压力(g):150 ;
7、传感器正常使用寿命:>800万次 ;
8、预计每张板测量用时(s):≤8(不含取、放地板用时);
9、外形尺寸 2150×1420×850mm。
激光测厚仪除了安装接触式传感器,也提供非接触式的传感器,用于板材的非接触式测量,对易形变的轧材可采用非接触测头进行检测,保证检测质量,降低成本,升级收益。
