应用场景

激光旋转测径仪是非接触在线检测设备，主要用于冶金业线材外径在线检测。设备测量的数据客观，实时性好，测量结果保存完整，适用于生产线的质量监测、跟踪和生产工艺分析。

测量原理

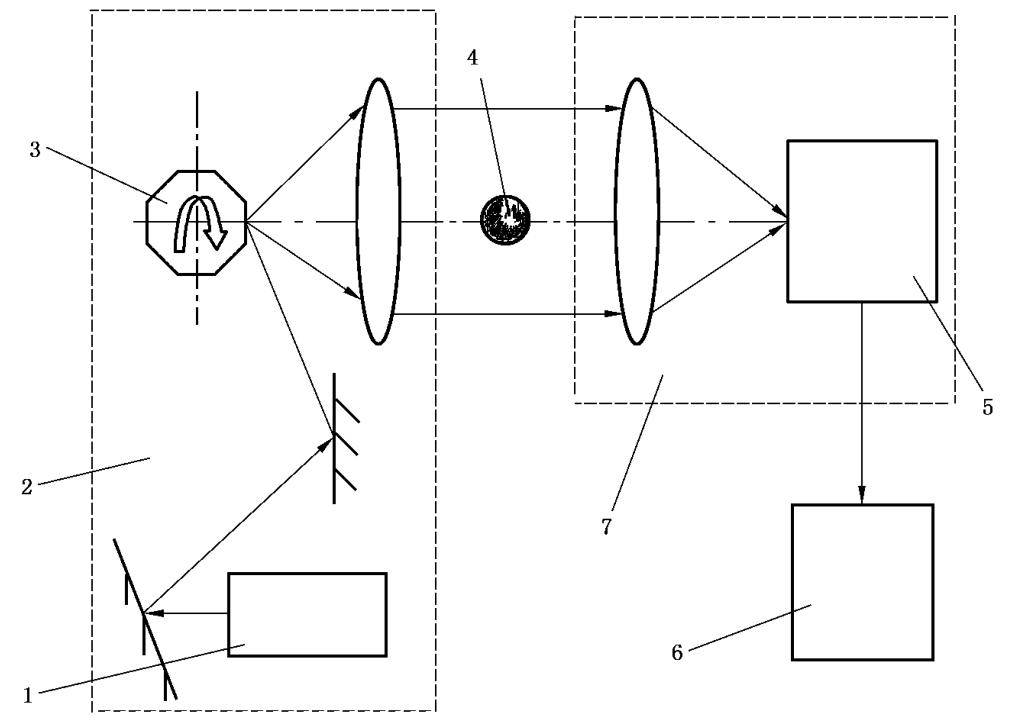

测量原理示意图

激光旋转测径仪是集光学、机械、电子和计算机技术一体化的测量设备。利用激光扫描光束测量物体几何尺寸的非接触快速测量仪器。它采用半导体激光器为光源,由激光器发出的光束通过多面体扫描转镜和一组光学透镜后,形成与光轴平行的连续高速扫描光束,对放置于测量区域的工件进行高速扫描,并由激光接收器接收被阻挡的扫描光束时间。通过已知激光扫描的速度,计算获得被测工件的几何尺寸。

基本功能:

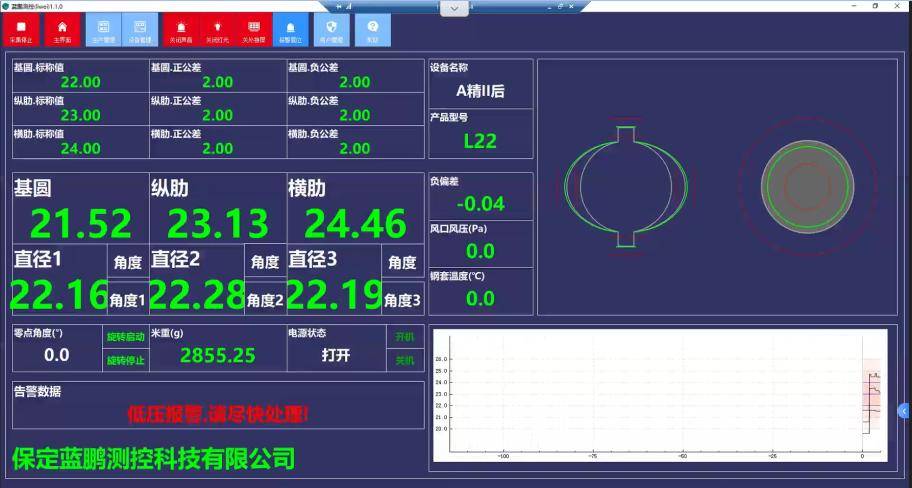

• 主控室LCD显示器：轧材外轮廓尺寸及截面图、公差带及超差数，尺寸波动趋势预报，缺陷分析曲线，圆钢截面的最大/最小直径、椭圆度，各路测头的分项测量值。
• 嵌入式智能模块显示屏：圆钢截面的最大/最小直径、椭圆度，测量中心高度、风压、温度等。
• 现场LED显示屏：现场显示圆钢测量的最大/最小直径、椭圆度、设备运行状态。
• 报警功能：当测量数据和测量车温度超出设定范围后，声、光同时报警（超差和超温）。
• 缺陷判断功能：可对轧材常见缺陷如：耳子、错辊、缺肉等缺陷类型进行判断。
• 数据存储功能：可存储、查询测量数据。测量数据存入数据库，方便用户提取、分析、统计等。
• 通信协议：TCP/IP

特色功能:

• 高精度、免校准

激光旋转测径仪每种型号均采用经过严格设计计算的光路系统，成像边界清晰。且全系产品按照3微米的精度调校，达到大直径测径仪国际领先水平。在正常使用过程中，测径仪针对量程范围内的所有尺寸免于校准，为使用方提供了前所未有的便利。

• 360°无盲区测量

激光旋转测径仪综合了国内外测径仪的测量优点，在密布2路高频率数据测量的基础上，通过增加旋转装置实现360°无盲区的测量，大大增强了缺陷的检测能力。

• 测量车自带嵌入式智能模块

嵌入式智能模块作为智能控制终端，可显示设备的常用数值及有关设备状况的各种参数，安装调试及操作均方便可靠。

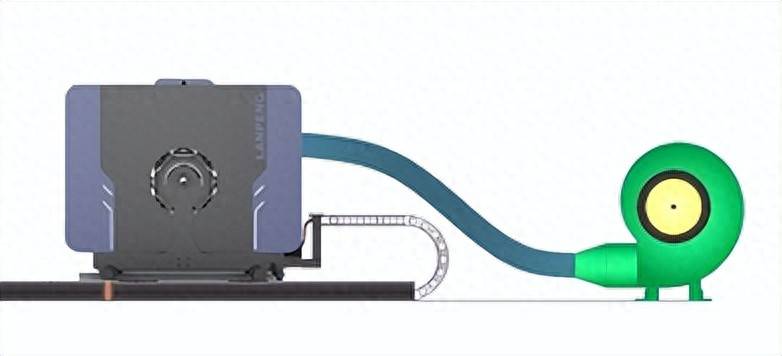

• 冷却及清洁系统

自带风机，不使用现场压缩空气，清洁效果良好，延长设备维护时间。阻止灰尘污染镜片并使得较大的杂物在重力和风力的共同作用下不能在镜头的测量位置堆积，同时冷风还可以对测径仪内部测头及电路系统进行冷却降温。

• 提供外部数据库

除软件本身具备测量数据的存储及分析功能以外，软件还提供外部数据库，方便使用方根据自身的需求进行测量数据的加工、整理、分析、计算、统计等。

• 强大的缺陷检测能力

软件具备对钢管的缺肉、耳子等缺陷的检测能力，为实际生产提供强有力的质量支撑。

• 优良的防护性能

测径仪按照IP54的防护等级来设计，防止粉尘进入，防止飞溅水进入，适应恶劣的使用环境。

• 智能化软件升级服务

在系统联网的情况下，蓝鹏智能测径仪可在线升级智能模块软件系统和上位机软件系统。
