油管种类很多，如冷拔油管、热轧油管、精密油管、合金油管、食品级油管、高压油管等等，种类很多，直线度的品质监测可使用在线直线度测量仪，它以非接触式无损在线检测米直线度广为使用，且不受材质、温度影响，适合各种类型的油管直线度尺寸在线检测。

检测意义

保障安装顺利：直线度良好的油管能更方便、准确地进行安装，减少因管道弯曲等问题导致的安装困难，提高安装效率和质量。

确保油气传输效率：直线度符合要求的油管可以使油气在管道内的流动更加顺畅，减少流动阻力，避免因管道弯曲造成的油气流动不畅、堵塞等问题，从而保障油气传输的效率。

延长油管使用寿命：若油管直线度不佳，在使用过程中可能会因受力不均等原因产生额外的应力集中，加速油管的磨损、疲劳甚至破裂，影响油管的使用寿命，而在线直线度检测有助于及时发现问题，采取措施避免此类情况发生。

降低安全风险：直线度不合格的油管在高压、高流速等恶劣工况下，更容易出现泄漏、破裂等安全事故，通过在线检测能有效降低安全风险，保障油气生产的安全运行。

检测方法

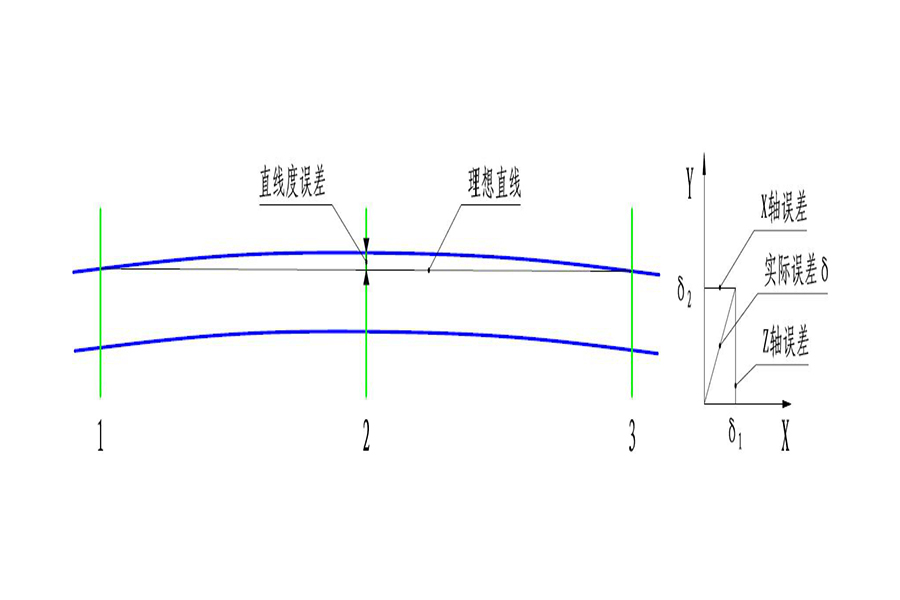

光电测量法：在线直线度测量仪多基于此原理。系统根据测头1和测头3采集的X轴方向位置值拟合一条直线，位置2的测量值与该直线的偏差即为位置2在X轴方向的直线度误差。同理可得到位置2在Y轴方向的直线度误差。设X轴的直线度误差为δ1、Y轴的直线度误差为δ2，即可计算出棒材直线度的实际误差δ。

每台测量仪内采用呈90°交叉分布的2路光电测头测量棒材边缘的位置，利用2路测头的位置数据计算测量点在坐标系中的实际偏差。因此，无论被测物的弯曲方向如何，测量仪均可测得真实的直线度尺寸。具有测量速度快、精度高、非接触式测量等优点，可实时监测油管的直线度情况。

使用方法

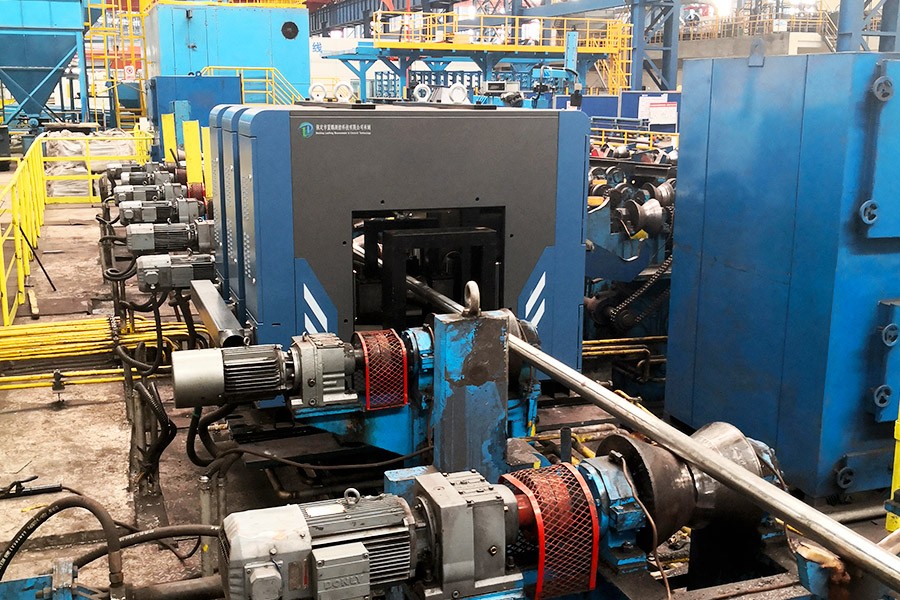

将在线直线度测量仪安装在油管生产线上，确保油管能通过测量仪的测量区域。

启动测量仪，设置测量参数，包括测量范围、测量精度、报警阈值、产品基础信息等。

当油管通过测量区时，测量仪可及时测量油管的米直线度及各种信息，高速检测，避免漏检。

将测量结果与设定的公差范围进行比较，判断油管是否合格。如果测量结果超出公差范围，则发出声光报警提示，提醒操作人员及时处理。

获得信息

在线直线度测量仪配备了测控软件系统，可获得实时直线度误差，还能得到米直线度、水平直线度、垂直直线度、处理前水平*3、处理前垂直*3、处理后水平*3、处理后垂直*3、翘头、翘尾、外径、椭圆度、趋势图、波动图、缺陷图、历史数据等。

检测优势

高效性：在线检测能够实时对油管进行直线度测量，大大提高了检测效率。

准确性：采用光电测量原理和高精度的测量设备，能够准确测量出油管的直线度误差。

自动化：智能化的测量设备能够全自动进行在线实时检测，减少了人工干预和误差。

可追溯性：每根油管都保留一个完整的测量记录，便于后续的数据分析和质量追溯。

推荐安装位置

管体加工后螺纹加工前：油管经热轧、冷拔等工艺完成管体初步加工后，需检测直线度，此时检测可及时发现管体直线度问题，避免进入后续螺纹加工工序后才发现问题，导致螺纹加工后因直线度不合格而报废，造成更大损失。比如无缝钢管生产的油管，在冷拔成型后就可进行在线直线度检测。

接箍拧接前：油管与接箍拧接前，分别对油管和接箍进行各项指标检测，包括油管直线度检测。确保油管直线度良好，才能与接箍正确拧接，保证连接质量和整体直线度要求。否则，若油管直线度不佳，拧接后可能出现更大的偏差或应力集中，影响使用性能。

水压试验前：水压试验是检验油管密封性能和承压能力的重要环节，在该环节前进行直线度检测，可保证在直线度符合要求的基础上进行水压试验，使试验结果更准确可靠。若直线度不合格，在水压试验时可能因局部应力不均等原因导致试验结果异常，无法准确反映油管的密封性能和承压性能。

成品检验环节：在油管生产即将完成的阶段，进行全面的成品检验，其中就包括在线直线度检测。此环节可对油管外径、椭圆度、直线度等质量进行把关，确保交付的产品直线度、外径等各项指标都符合标准要求。经过前面各环节检测和处理，成品的直线度检测可再次确认产品质量，防止有漏检或在后续工序中出现直线度变化的情况。

总结：可根据产线实际情况及资金情况选择定制一台或多台直线度测量仪，安装在合适位置进行直线度尺寸实时检测。

油管在线直线度检测通过高精度光电测量与智能化数据分析，实现了生产质量控制，有效提升效率与品质。企业可根据产线需求选择在线或离线设备，并结合软件检测信息优化检测流程。
