不锈钢管测径仪 双路测径仪不圆度检测

发布日期:2025-01-14 17:10
信息摘要:
不锈钢管的外径与不圆度检测,可以通过 双轴测径仪 实现,一台仪器即可完成两种类型数据检测,进行超差声光提示,不放过任何一个不合格品。 一、双路测径仪的测量原理 双路测径...
不锈钢管的外径与不圆度检测,可以通过双轴测径仪实现,一台仪器即可完成两种类型数据检测,进行超差声光提示,不放过任何一个不合格品。
一、双路测径仪的测量原理
双路测径仪采用光电测量技术,通过物方远心光路和CCD成像法进行在线尺寸检测。其核心部件为光电测头,每组测头由发射镜头和接收镜头组成。发射镜头内点光源发出的光通过发射透镜形成平行光视场射向接收镜头,平行光再由接收透镜聚焦,通过位于焦点位置的光阑小孔后在接收单元上成像。当视场中通过被测物(如不锈钢管)时,被测物遮挡的部位将在接收单元的CCD芯片上呈现出边界清晰的阴影。通过光电转换和数字化处理,即可通过阴影的宽度计算出被测物的直径,通过两个垂直方向的外径尺寸,进一步分析得到不圆度。
二、双路测径仪在不圆度检测中的应用
双向测量与椭圆度测量:
双路测径仪的两组光电测头成垂直布置,一般呈45°角布置,可从两个方向上同时高速测量不锈钢管的直径,实现双向测量。
通过测量得到的两个方向的直径数据,可以计算出不锈钢管的不圆度。
非接触式测量:
双路测径仪采用非接触式测量方式,适合测量高温、软的、易碎的、辐射的、高速运动的以及其它传统方法不易测量的物体。
在不锈钢管的生产线上,双路测径仪可以实时、无损地测量其外径尺寸和不圆度。
高精度与实时性:
双路测径仪具有高精度和实时性,能够准确测量不锈钢管的直径和不圆度,并实时显示测量结果。
这有助于及时发现生产过程中的质量问题,提高产品质量和产量。
自动化检测与控制:
双路测径仪可以实现自动化检测和控制,根据预设的超差报警上下限,当不锈钢管的直径或不圆度超过设定范围时,会自动报警提醒操作人员。
这有助于减少人工干预,提高生产效率。
三、双路测径仪的优势
提高测量精度:双路测径仪采用光电测量技术,具有高精度和稳定性,能够准确测量不锈钢管的直径和不圆度。
实现自动化检测:双路测径仪可以实现自动化检测和控制,减少人工干预,提高生产效率。
适应性强:双路测径仪适用于多种材质和形状的管材测量,包括不锈钢管等。
易于维护:双路测径仪的结构简单,易于维护和保养。

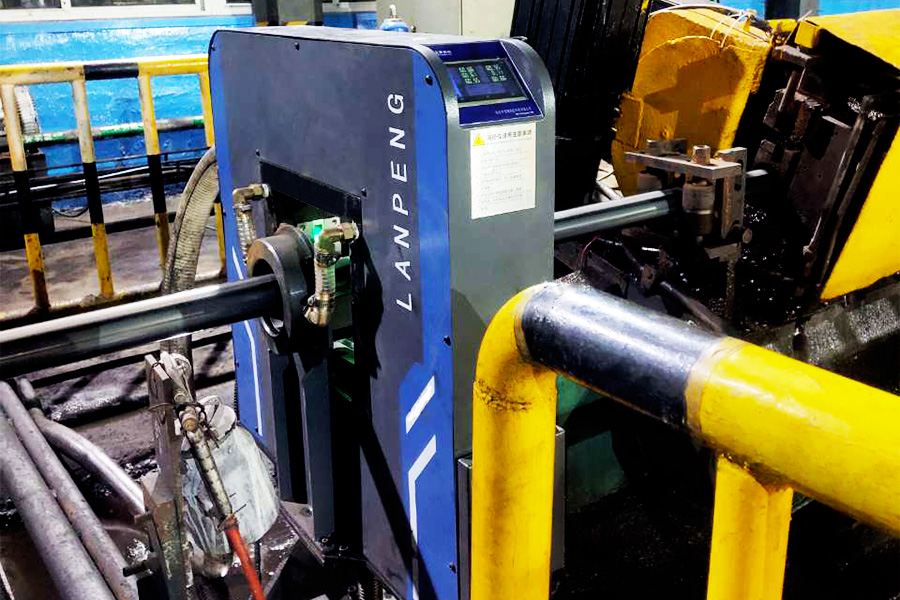

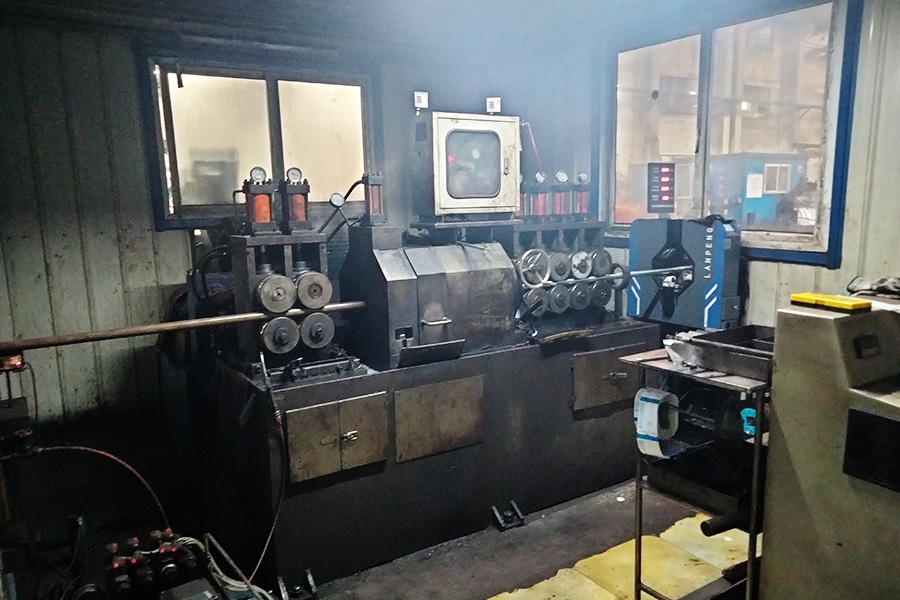

在不锈钢管的生产过程中,双路测径仪被安装在生产线中,进行实时测量,可配备远程外接显示屏,可将实时测量数据传输到计算机上进行保存。
在不锈钢管的生产中,其实已经不仅仅是生产厂家需要测径仪来提升效率与品质,不锈钢管的使用方也对测径仪类产品更加认可,可以获得客户的信任。
