石油钻杆的内外螺纹及长度如何测量?

发布日期:2024-12-04 17:17
信息摘要:
钻杆是一种尾部带有螺纹的钢管,用于连接钻机地表设备和位于钻井底端钻磨设备或底孔装置。其品质关乎着钻井的直径和效率,因此需要精确测量。用于钻杆主体的钢管部位,外径尺...
钻杆是一种尾部带有螺纹的钢管,用于连接钻机地表设备和位于钻井底端钻磨设备或底孔装置。其品质关乎着钻井的直径和效率,因此需要精确测量。用于钻杆主体的钢管部位,外径尺寸很好检测,外径测量仪是常用的在线检测设备,但关于头尾包含螺纹的各信息如何自动化检测,就需要精密的仪器来解决。

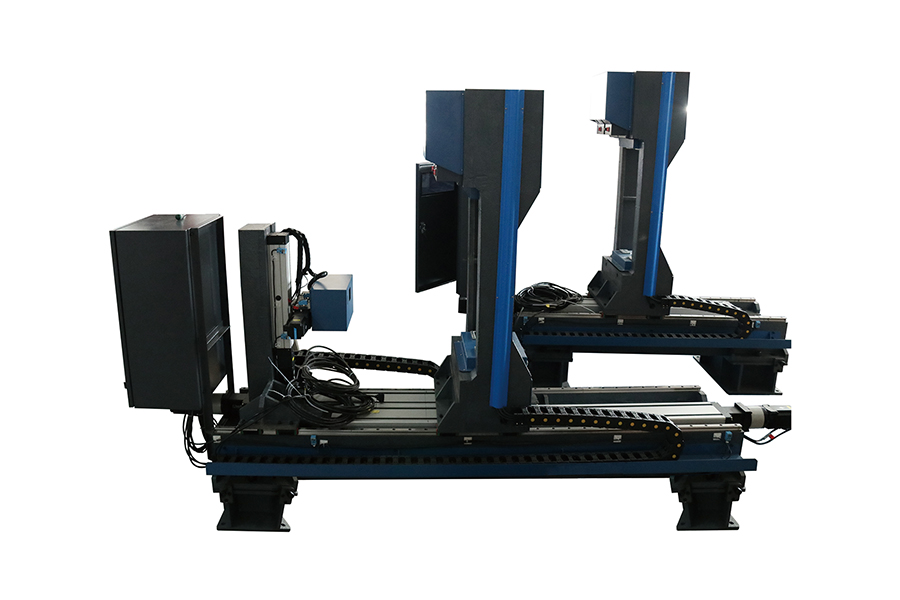

蓝鹏测控为某厂家定制了一款用于石油钻杆的专用检测设备——C/JG/E02-SY9800/230型钻杆测量仪,该测量仪采用了两种不同的测头,光电测头与激光测头进行多尺寸的高精测量。
钻杆测量仪设备分为外螺纹侧测量装置和内螺纹侧测量装置两部分。其中外螺纹部分设置2组双测头,测量钻杆接头外径尺寸,同时通过测头部分滑台的行走距离和尺寸变化设定,测量外螺纹部分接头的长度。内螺纹部分设置2组双测头和1只二维激光测量传感器,双测头测量钻杆接头外径尺寸,同时通过测头部分滑台的行走距离和尺寸变化设定,测量内螺纹部分接头的长度。二维激光测量传感器扫描测量内螺纹端部的壁厚尺寸。

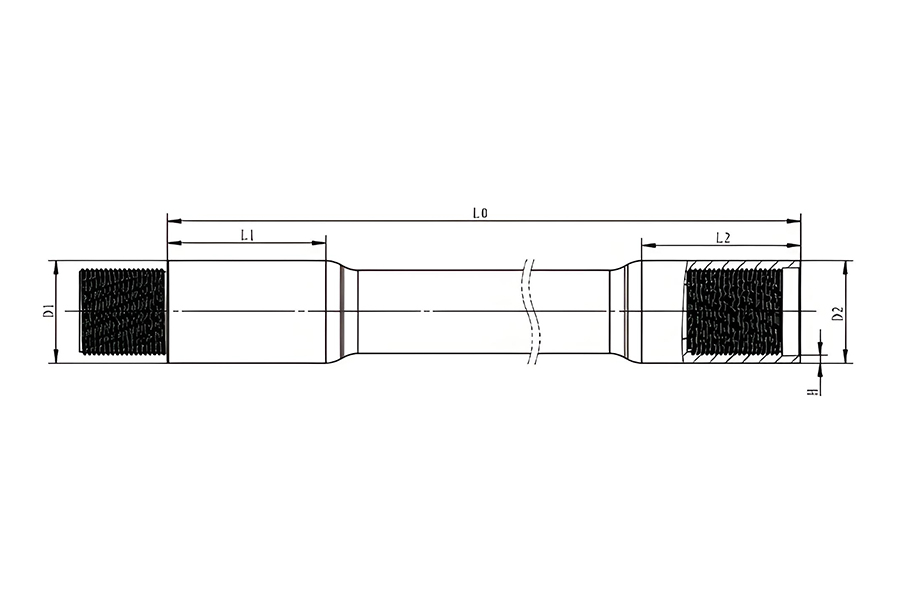

钻杆测量尺寸要求
1、钻杆接头部位外径D1、D2尺寸范围φ80~φ220mm,测量精度要求±0.1mm。
2、钻杆接头部位长度L1、L2尺寸范围200~300mm,精度要求±1mm。
3、内螺纹外侧壁厚H,测量精度要求0.05mm。
4、钻杆总长度L0尺寸范围约9600mm,测量精度要求±1mm。
钻杆测量仪技术参数
1、直径测量范围(mm):φ70~230;
2、直径测量精度(mm):≤±0.05;
3、接头长度测量范围(mm):140~400;
4、接头长度测量精度(mm):≤±1;
5、总长度测量范围(mm):9200~9800;
6、总长度测量精度(mm):≤±1;
7、壁厚测量范围(mm):0~25;
8、壁厚测量精度(mm):≤±0.03;
9、环境温度要求(℃):-20~50;
10、环境湿度要求(RH):85%(不结露);
钻杆测量仪测量的这些尺寸能够为技术人员提供准确可靠的测量结果,为石油设备的设计、制造、安装和维护提供有力支持。
