直线度是什么?为什么要检测直线度

发布日期:2020-10-29 10:52
信息摘要:
直线度是什么? 直线度是一种形状的公差,是指 单一实际直线允许的变动全量 。 用于控制平面或空间直线的形状误差 。 直线度的测量常用于检测被测物直不直和弯曲程度。 在工业生...

直线度是什么?

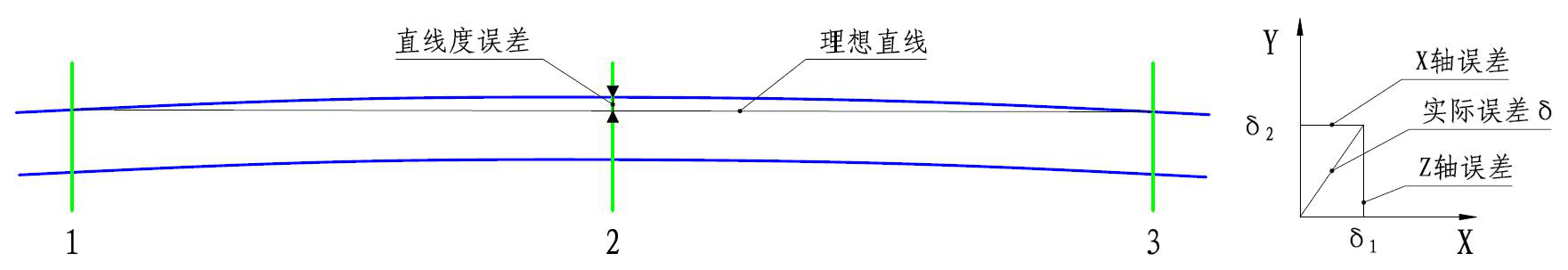

直线度是一种形状的公差,是指单一实际直线允许的变动全量用于控制平面或空间直线的形状误差

直线度的测量常用于检测被测物直不直和弯曲程度。

在工业生产和机械加工过程中,需要对生产的零件尺寸、精度进行检测,以保证零件的误差能控制在产品的合作范围。而直线度的测量是整个检测过程中最基础的一项,它包含形状、大小、方向、位置四个重要因素。用于限制一个平面内的直线形状偏差,限制空间直线在某一方向上的形状偏差,限制空间直线在任一方向的形状偏差。

常用的测量方法有贴切法,测微法,节距法以及仪器测量。前三种方法虽然可以测量但是没办法用于生产线上,所以如果想要在线测量直线度只能采用仪器进行测量。

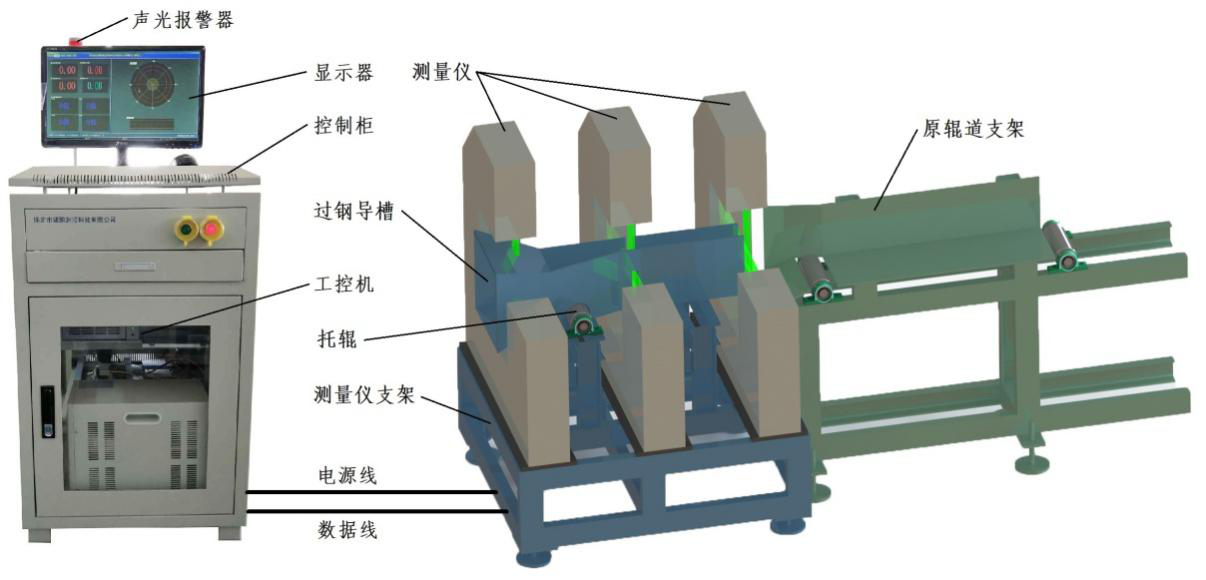

直线度公差检测仪器:

该仪器采用CCD成像法测量,CCD成像法是指将被测物放置在物方远心光路系统中进行成像,并利用成像位置的CCD芯片接收成像信息进行尺寸测量的方法。该测量方法的优点主要有两个:一是成像边界清晰,光电信号可以精确到CCD芯片上的1个像元,测量精度较高;二是被测物在物方远心光路(即平行光视场)中沿测头的轴向或径向移动时,成像的大小都没有变化,有利于高精度测量。测头的测量原理:

 测头的测量原理图

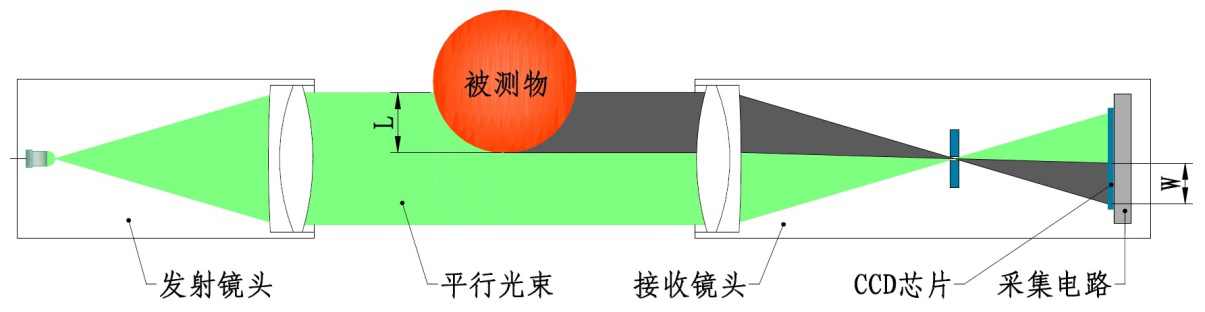

图中发射镜头内置一个点光源,点光源发出的光通过透镜系统后形成准直平行光视场。准直平行光直接射向接收镜头,经过接收镜头内的透镜系统后聚焦,通过位于焦点位置的光阑小孔后在CCD芯片上成像。当视场中通过被测物时,被测物遮挡的部位将在CCD上出现一个边界清晰的阴影。通过阴影的边界位置和阴影的长度W即可测得被测物的位置L。

技术参数

1)可测棒材直径范围(mm):             50~140

2)直线度测量精度(mm):               ≤±0.5

3)测量频率(Hz):                       500

4)环境温度要求(℃)                    -20~50

5)环境湿度要求(%RH)                 85(不结露)



6)测量仪的外形尺寸约(mm):      1240×1150×1660(L×W×H)
