摘要：在线直线度测量仪为线材、棒材、管材等产品进行直线度尺寸的在线检测，并且还能检测出翘头翘尾等尺寸。

关键词：棒材直线度测量仪,直线度测量仪,在线直线度测量仪,翘头测量仪,翘尾测量仪

1、棒材翘头翘尾的影响

棒材的翘头翘尾对品质及使用都会造成影响，如：机械加工难度增加、焊接质量下降、力学性能不均匀、外观质量受损、运输和存储安全隐患、操作风险增加等。

2、翘头翘尾的标准

此外，某些产品还对翘头翘尾制订了标准。

翘曲高度

在一些行业标准中，会明确规定棒材翘头或翘尾相对于棒材主体的最大允许翘曲高度。例如，对于普通建筑用棒材，翘曲高度可能规定不得超过棒材直径的一定比例，如1%-3%。如果棒材直径为10mm，那么翘曲高度一般不应超过0.1-0.3mm。

对于高精度要求的工业用棒材，如用于精密机械加工或航空航天领域的棒材，这个比例会更小，可能要求翘曲高度不超过棒材直径的0.1%-0.5%，以满足精确加工和装配的需求。

翘曲长度

除了翘曲高度，翘曲长度也可能是一个衡量标准。一般来说，翘曲部分在棒材端部的长度有一定限制。例如，在某些标准下，翘曲长度不应超过棒材总长度的5%-10%。假设棒材长度为1000mm，那么翘曲长度不应超过50-100mm。

翘曲角度

测量棒材翘头或翘尾部分与棒材主体轴线之间的夹角也是一个标准。对于一般用途的棒材，这个夹角可能允许在1°-5°范围内。在一些对棒材直线度要求较高的特殊行业，如高端制造业中的线性导轨用棒材，这个角度可能被限制在0.1°-0.5°以内。

并且，在某些行业中也有特定标准。

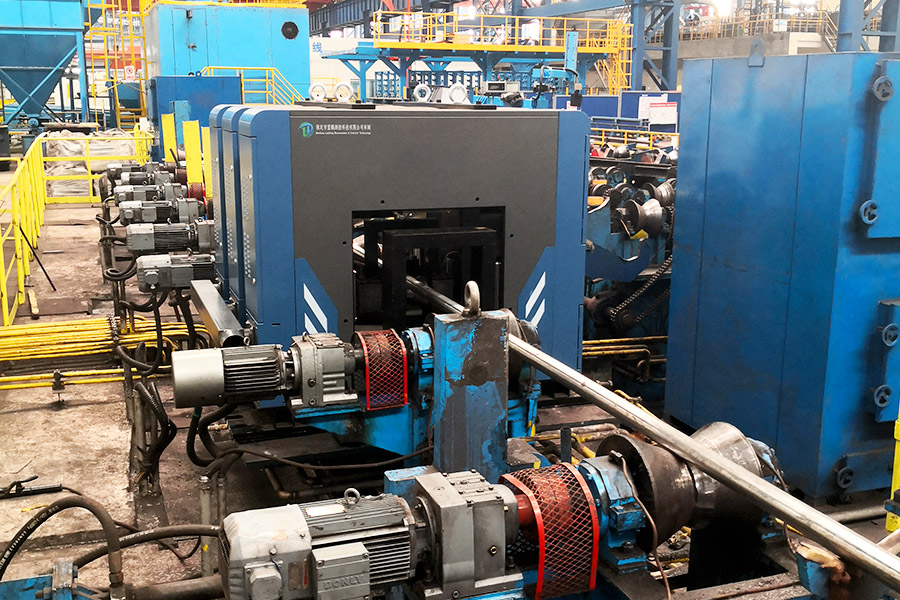

3、在线直线度测量仪

在线直线度测量仪是专为棒材、管材、线材类产品研制的米直线度测量仪，可进行在线高精度检测，并且能检测翘头、翘尾、外径、椭圆度等多种尺寸，其数据计算方法如下：

数据计算：系统根据测头1和测头3采集的X轴方向位置值拟合一条直线，位置2的测量值与该直线的偏差即为位置2在X轴方向的直线度误差。同理可得到位置2在Y轴方向的直线度误差。通过X轴的直线度误差与Y轴的直线度误差，即可计算出棒材直线度的实际误差。

每台测量仪内采用呈90°交叉分布的2路光电测头测量棒材边缘的位置，利用2路测头的位置数据计算测量点在坐标系中的实际偏差。因此，无论被测物的弯曲方向如何，测量仪均可测得真实的直线度尺寸。

在线直线度测量仪配备有专业的软件分析系统，可测量显示6组测头测得的实时位置值、实时直线度误差、极大直线度误差、米直线度、水平直线度、垂直直线度、翘头、翘尾、外径、椭圆度、设定的棒材标称直径、直线度公差等。

4、结语

在线直线度测量仪可检测显示数据众多，满足了棒材直线度及翘头翘尾品质的监测需求，更能实时显示，超差提示，长期保存，有助于优化生产流程、提升生产品质、提升生产效率。
