橡胶管简称胶管，是用于输送气体、液体、浆状或粒状物料的一类管状橡胶制品，由内外胶层和骨架层组成，不同层的材质也有所不同。而外径测量仪作为光学测量仪器，采用阴影法进行非接触式检测，无论胶管的材质是什么样的均可检测。如果有检测需求，甚至可以每一层的生产位置都安装测径仪进行检测。

胶管规格型号表示方法

胶管的规格型号众多，同时也有不同的表示方式，一般都是以管径划分规格的，其表示方法有两种：

1、用Φ+数字表示，比如Φ6、Φ8、Φ10、Φ13等；或者用DN表示，如DN6、DN8等。

2、用英制表示，比如1/4英寸、1/2英寸等，通俗的说法就是4分的胶管这里4分的意思就是一英寸的四分之一，大约是6毫米左右，即DN6。

橡胶管种类、用途及规格

橡胶管产品广泛用于工业、农业、矿山、煤矿机械、化工、石油、造船、汽车制造等行业，因为用途广泛，不同用途的橡胶管有一定的差异，橡胶管总的来说可以分为空气橡胶管、输水橡胶管、输酸碱橡胶管、输油橡胶管、耐热橡胶管、喷砂橡胶管这六种，下面是各个橡胶管的规格型号。

1、空气橡胶管

空气橡胶管适用于在正压条件下输送压缩空气和惰性气体。规格型号：Φ13～Φ203mm。

2、输水橡胶管

输水橡胶管适用于在正压条件下输送水及一般中性液体。规格型号：Φ13～Φ203mm。

3、耐酸碱橡胶管

耐酸碱橡胶管适用于在正压条件下输送浓度在40%以下时稀酸（酸）溶液（可适应40%硫酸、30%盐酸、15%氢氧化钠，但硝酸除外）用。胶管规格：Φ13～Φ203mm。

4、耐热橡胶管

耐热橡胶管主要适用于输送温度不大于120℃的工业用热水。胶管规格：Φ13～Φ203mm。

5、输油橡胶管

输油胶管适用于在正压条件下输送汽油、煤油、柴油、机油及其它矿物油类。胶管规格：Φ13～Φ203mm。

6、喷砂橡胶管

喷砂管在常温条件下以风压输送带石英砂、铁砂等，作除锈及清扫金属铸件用。胶管规格：Φ13～Φ203mm。

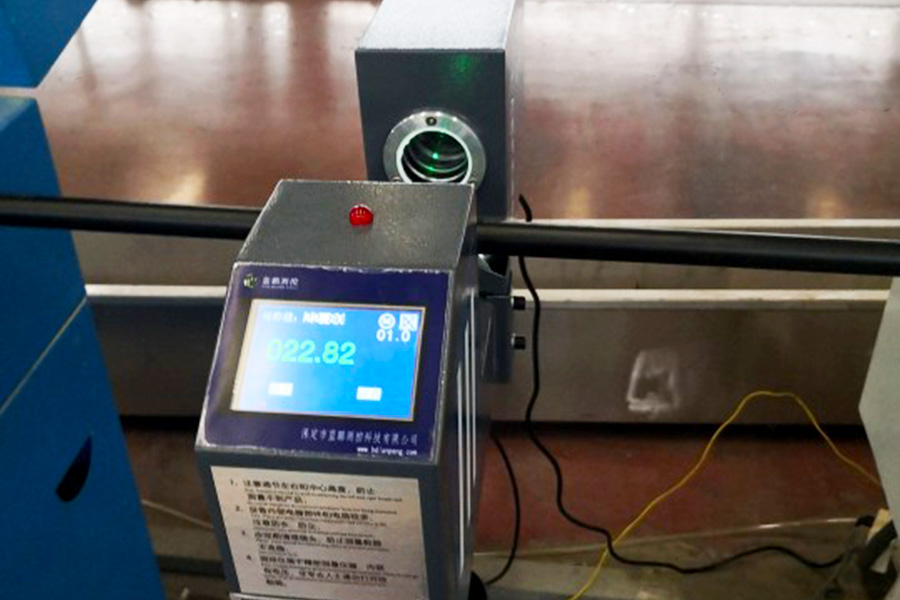

这些不同类型的胶管均可通过在线测径仪进行外径尺寸的高精检测，甚至是外径尺寸控制，以保障产线中的胶管合规出厂，可采用单轴测径仪亦可采用双轴测径仪，双轴产品多了椭圆度测量功能。

至于胶管的各种测量范围，均可根据实际生产情况选择相应型号的测径仪，常用的型号有（以单轴测径仪为例）JG01/Z-DG15、JG01/Z-DG40、JG01/Z-DG70、JG01-SG100、JG01-SG150、JG01-SG165、JG01-SG185、JG01-SG235、JG01-SG285，其中后面的数字即为其可测外径尺寸在该范围之内，此外，亦可根据生产中的产品规格进行定制。

外径测量仪几乎已是现在胶管产线用于外径检测的主力，有了测径仪的参与，无论从产品品质、生产效率、工作便捷、亦或是效益来看，都给厂家带来了新的体验，更有甚者，胶管厂家的客户会明确要求产线要有该类设备，这也是一些厂家选择装备测径仪的原因之一。无论是客观上还是主观上，对于胶管生产厂家来说，安装测径仪的利都远大于弊。
