如何使用仪器测量直线度

发布日期:2020-10-09 10:03
信息摘要:
什么是直线度?直线度是能用来做什么? 直线度属于形状公差中的一种。形状公差是指单一提取(实际)要素形状的允许变动量。直线度公差指单一实际直线允许的变动全量。用于控制...
什么是直线度?直线度是能用来做什么?
直线度属于形状公差中的一种。形状公差是指单一提取(实际)要素形状的允许变动量。直线度公差指单一实际直线允许的变动全量。用于控制平面或空间直线的形状误差,其公差带根据不同的情况有几种不同的形式。直线度误差是指实际直线对理想直线的变化量,反映了被测直线的不直程度;直线度误差可分为给定平面内的直线的误差、给定方向的直线度误差和任意方向内的直线度误差。简单的来说直线度就是用来判断物体是否直。
直线度测量方法:
我公司的光电测头对矫直后的棒材直线度进行测量。测量时在水平(X轴)和竖直(Y轴)方向上各设置3组测头测量棒材X轴和Y轴方向的边缘位置,相邻两组测头的距离为500mm。
数据采集:被测棒材通过测量仪时,每组测头采集图1所示截面的X轴和Y轴方向的位置数据。3组测头共采集同时刻的3组位置数据。
图1  数据采集截面图
数据计算:系统根据测头1和测头3采集的X轴方向位置值拟合一条直线,位置2的测量值与该直线的偏差即为位置2在X轴方向的直线度误差。同理可得到位置2在Y轴方向的直线度误差。设X轴的直线度误差为δ1、Y轴的直线度误差为δ2,利用三角函数即可计算出棒材直线度的实际误差δ。计算原理图见图2。
图2  直线度计算原理图

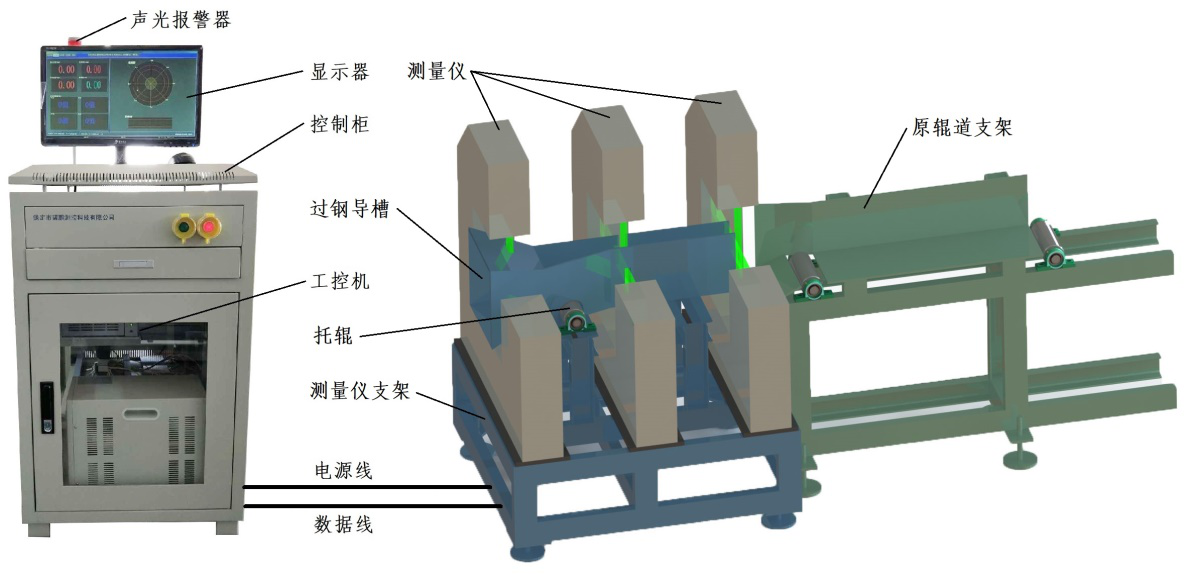

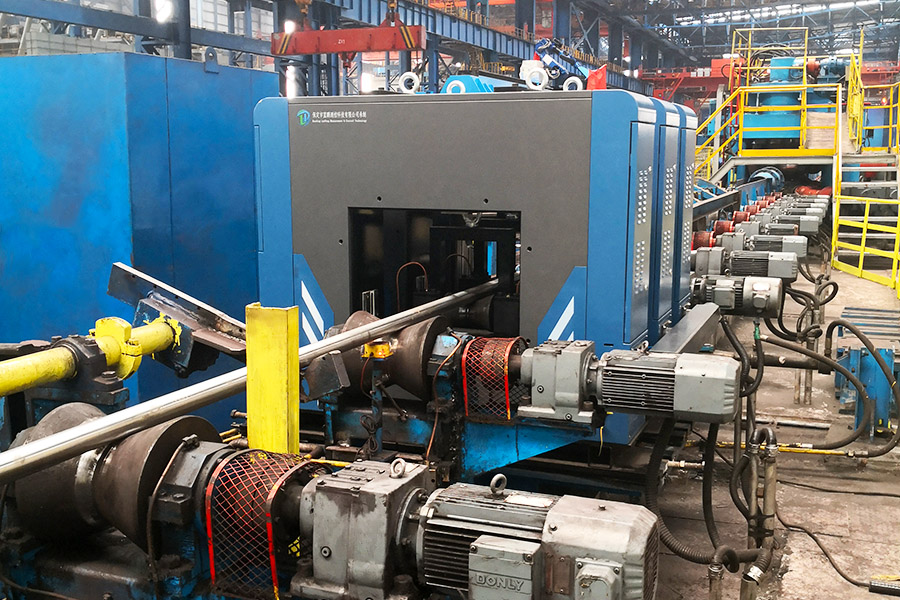

该设备主要用于测量钢铁行业棒材的直线度,整套系统主要由测量仪、测径仪支架、托辊、过钢导槽、控制柜、工控机、显示器、LED显示屏、声光报警器等组成。系统组成及测量仪结构见图5。
图5  系统组成示意图
