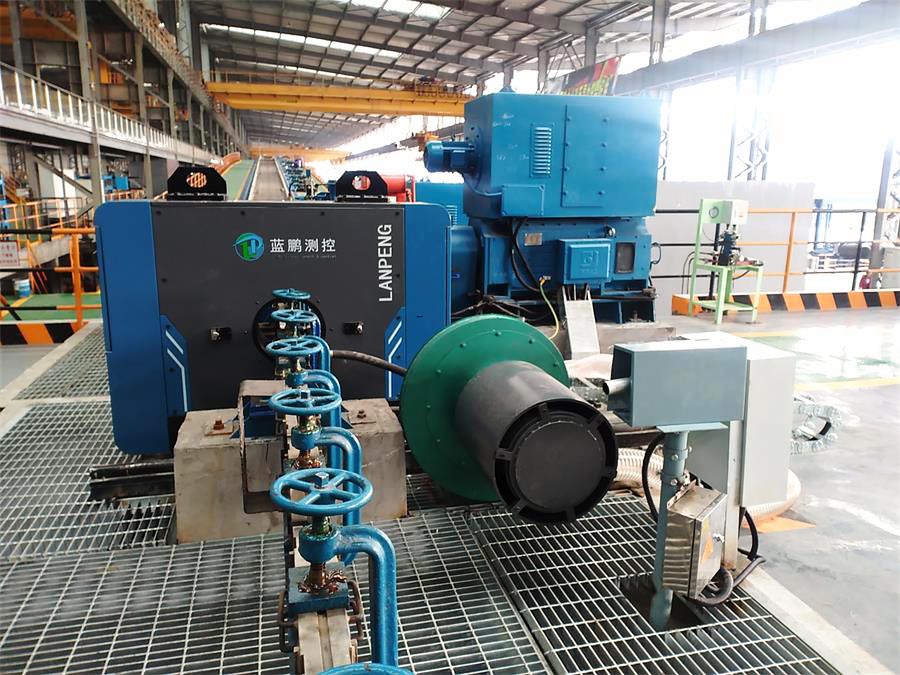

轧钢测径仪是智能化检测设备，除了测径仪主体外，还配有测控软件系统，从这里可对测径仪进行各种设置，亦可从此观测到测径仪获得的各种信息，如检测信息、分析图表、计算尺寸、历史数据等。而从测径仪获得的图表信息主要有四种，均为工作人员更好的完成轧机调控带来了便利。

轧钢测径仪分析软件中的四大图表分别为截面图、趋势图、波动图、缺陷图。

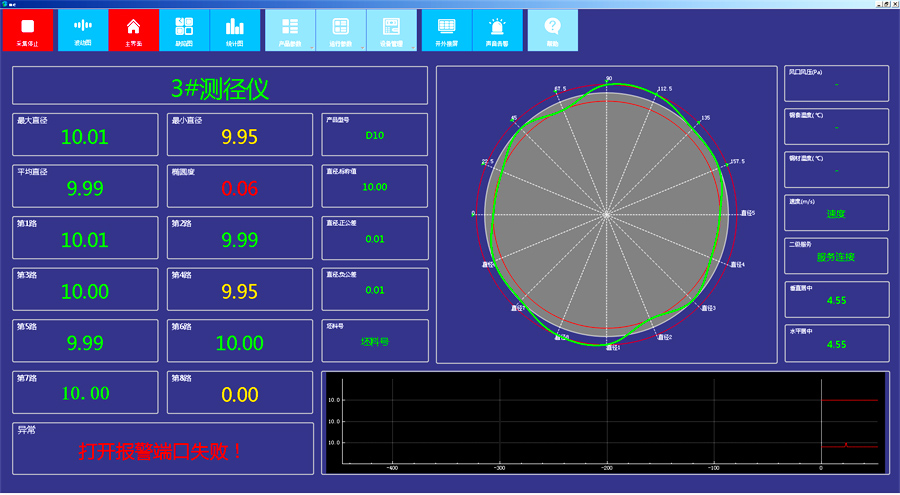

截面图

通过每个测头测的数值，拟合而成的截面图，测头组数越多，拟合的曲线越真实，目前，要想获得全截面的检测，一般八轴测径仪即可，也是轧钢行业，更常用的测头组数选择，而要想获得更准确的尺寸，亦可定制16轴测径仪。

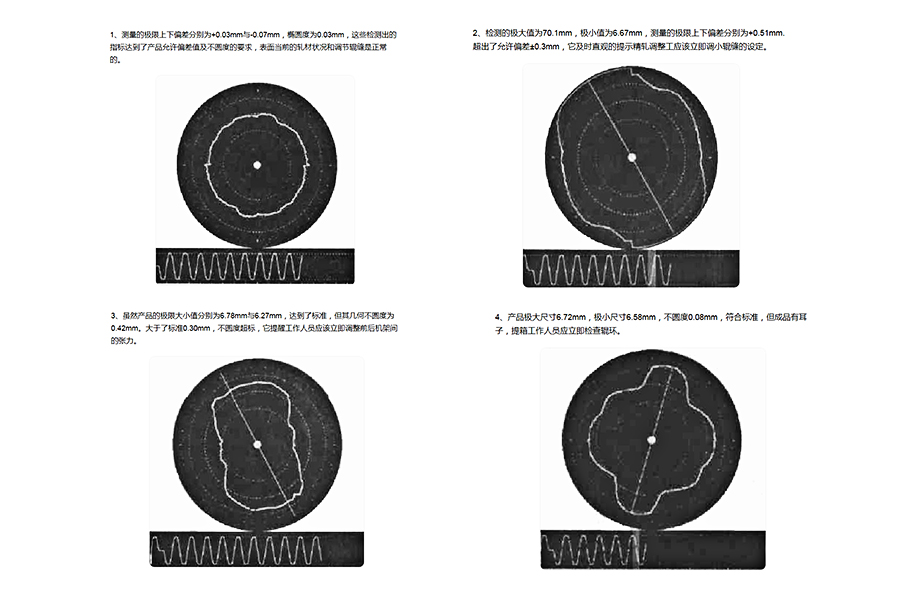

通过截面图，可清晰看到当前被测钢材的截面形状，并且在上下限位置，还有基准线圈，当实测值超过该圆圈位置时，那则代表钢材超差，不在规格范围内，还能获得一些诸如错辊、耳子等的缺陷情况，此外通过界面图的不同形状，还能为工作人员提供一些轧制调整建议。

趋势图

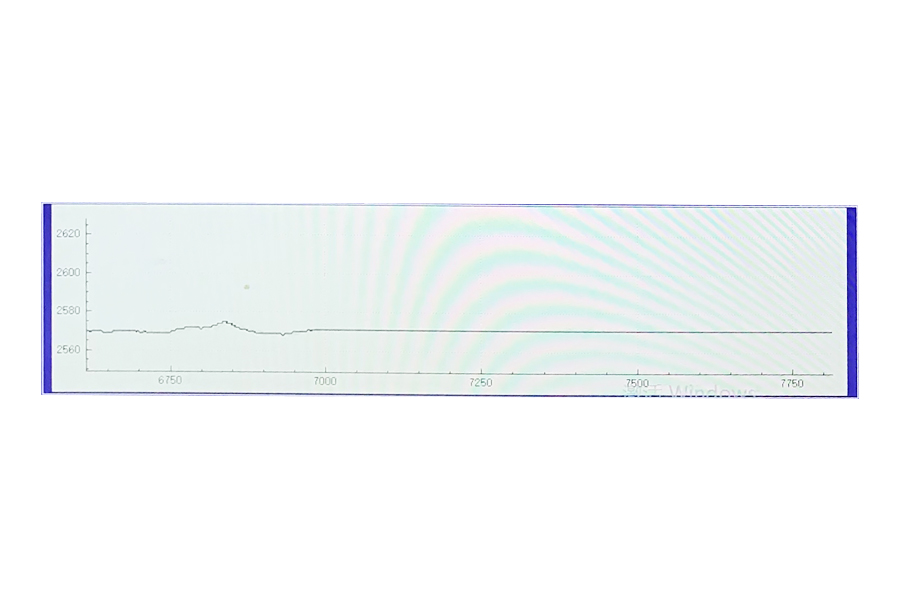

趋势图用以反映时间与外径尺寸之间的关系，是观察外径变化发展的趋势及偏差的统计图。上下超差位置同样被红线标注。可观测外径的变化趋势，找出周期性规律，进行生产轧制分析，制定更好的轧制方案。

波动图

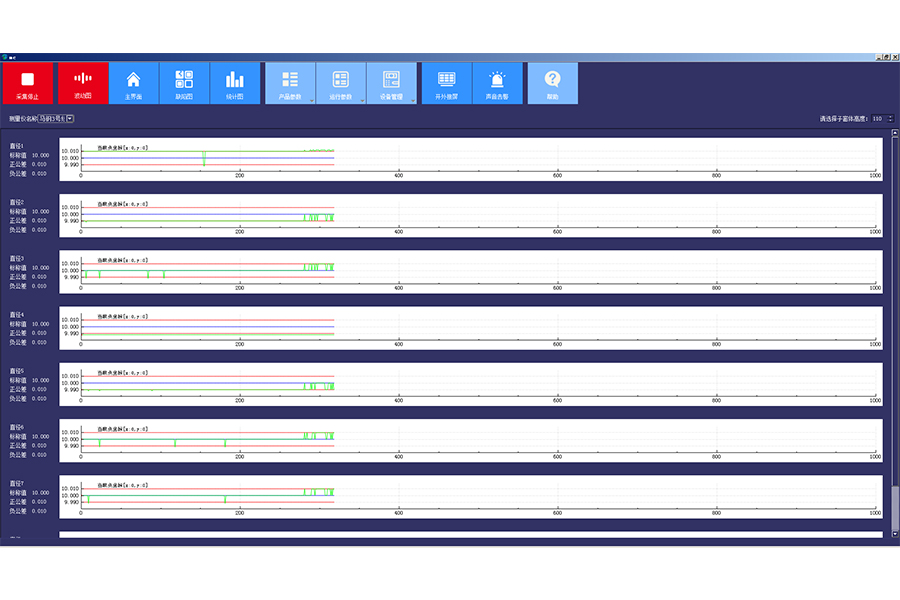

波动图根据测头组数，而显示不同数量的波动曲线，能显示每个测头测量尺寸的波动变化。将鼠标放于某个位置，即可查看当前位置的相关检测信息。

缺陷图

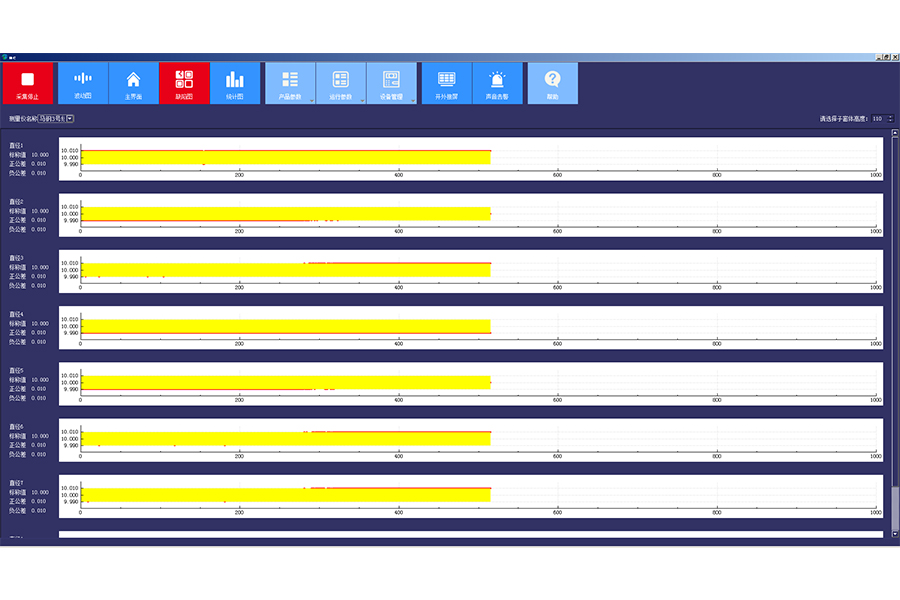

缺陷图界面可通过进度条的颜色变化显示出每路测量值的缺陷位置及缺陷类型，通过该图表可以查看缺陷产生的位置及各种类型缺陷分布情况，分析原因，以便调整轧机，也方便剔除不合格品。

测量软件分析系统助力工作人员深入了解产线，实现轧机的优化。它们不仅提升了测径仪的智能化水平，更让工作人员对产线的了解更加全面，为高品质生产提供了可能。
