提到螺纹钢，都能想起它的形状，它是带有螺纹的，但这对于检测来说无疑加大了难度，并且它要测量的值不仅仅包括直径值，还需要检测横肋、纵肋等尺寸，本文主要就介绍一下螺纹钢测径仪，基于图像法的测量设备，方便检测螺纹钢尺寸。

随着工业相机分辨率的提高，利用相机拍照和图像处理技术进行高精度尺寸测量已经成为可能。在测径仪行业率先开发出了利用图像处理技术进行轧材线上或线下测量的产品。该产品与传统利用线阵CCD成像法测量的光电测径仪和激光测径仪相比，优点在于可以对连续的一段轧材轮廓进行精确分析，尤其适合于对外形复杂的轧材进行测量。

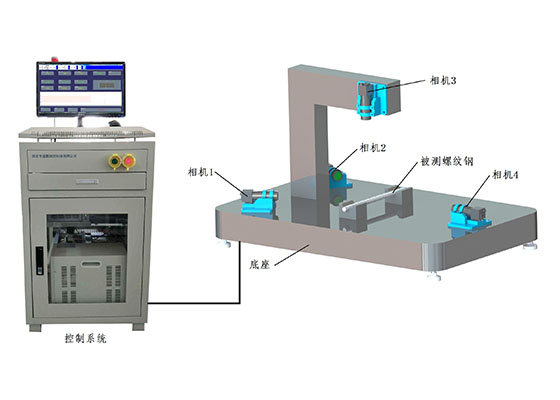

螺纹钢测量仪就是基于图像处理技术研发的测量设备，主要由机器视觉测量仪部分和控制系统组成。其中测量仪部分主要包括底座和工业相机4台；控制系统主要包括主控机柜、工控机（含蓝鹏图像处理测量系统）、显示器、声光报警器等。

1）被测螺纹钢以两条纵肋形成的平面与底座上面平行的方向摆放在底座上，以便4台相机分别拍摄到螺纹钢的相应特征尺寸。

2）相机1和相机2与螺纹钢轴线成螺纹钢横肋的β角布置，拍摄螺纹钢的不同方向的横肋，可测量螺纹钢的纵肋宽度a、内径d1、横肋间距l、横肋末端间隙f1、横肋宽度b和横肋高度h等尺寸。

3）相机3从上方垂直拍摄螺纹钢表面，可测量螺纹钢的两侧的纵肋高度h1、纵肋两侧总高等尺寸。

4）相机4从侧面垂直拍摄螺纹钢的图像，可测量该侧的横肋末端间隙f1等尺寸。

5）4台相机拍摄的图像通过网线传输到工控机进行处理计算，测量结果直接在显示器上显示。

螺纹钢测径仪利用图像法对所需检测的几何尺寸进行精准测量，有了它，螺纹钢检测变得方便，检测的数据准确，是螺纹钢高精度高速度高效率生产的福音。
