光电测量的基本原理

发布日期:2020-08-06 16:08
信息摘要:
光电测量是什么? 官方的定义是:利用光纤通信和光电子器件,对处于高电位的各种物理量进行测量和传输的技术。 简单的来说就是利用光电的转换对物体实现测量工作。 蓝鹏光电测...

光电测量是什么?

官方的定义是:利用光纤通信和光电子器件,对处于高电位的各种物理量进行测量和传输的技术。

简单的来说就是利用光电的转换对物体实现测量工作。

蓝鹏光电测量的基本测量原理:

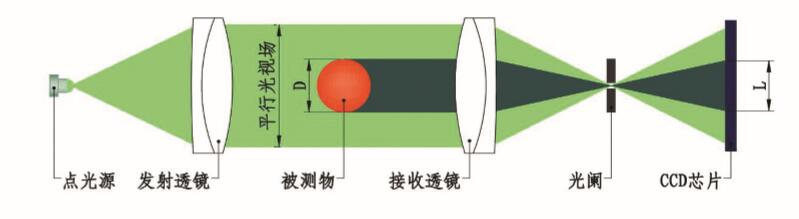

采用物方远心光路系统和CCD成像进行法非接触尺寸检测。其核心部件为光电测头,每组测头由发射镜头和接收镜头组成。发射镜头内光源发出的光穿过发射透镜后形成平行视场。视场内的平行光再由接收透镜聚焦,通过焦点处的光阑小孔在CCD芯片上成像。当被测物通过视场时,被测物遮挡的部位在CCD芯片上显示为无光的阴影。通过CCD芯片光电转化和相应电路系统的数字化处理,即可通过阴影的宽度L计算出被测物的直径D.



双测头测量原理:

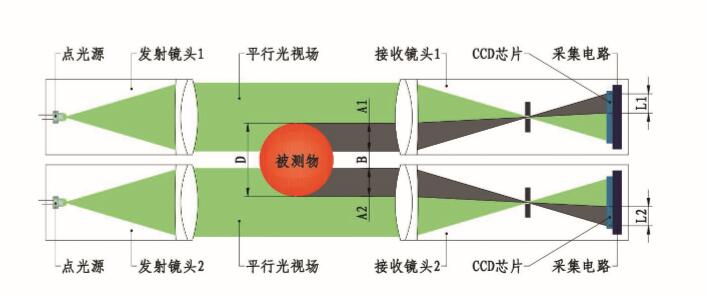

双测头由两组测头构成,两组测头以净间距B平行设置。当被测物通过2束平行光视场时,将在两个接收镜头的CCD芯片上分别形成宽度为L1L2对应的尺寸A1A2,A1A2在加上B即可得出被测物的尺寸D。
