热轧钢管、钢板等轧材温度是非常高的，在线测长仪可对其进行在线检测，实现生产中的测量，同时也可给剪切机输送数据，帮助裁切。

测长仪是基于机器视觉的测量设备，能够拍摄被测物的清晰图片，并显示，被测轧材越长，所需测量仪越多，根据生产的规格进行定制，以满足各种规格的轧材检测。

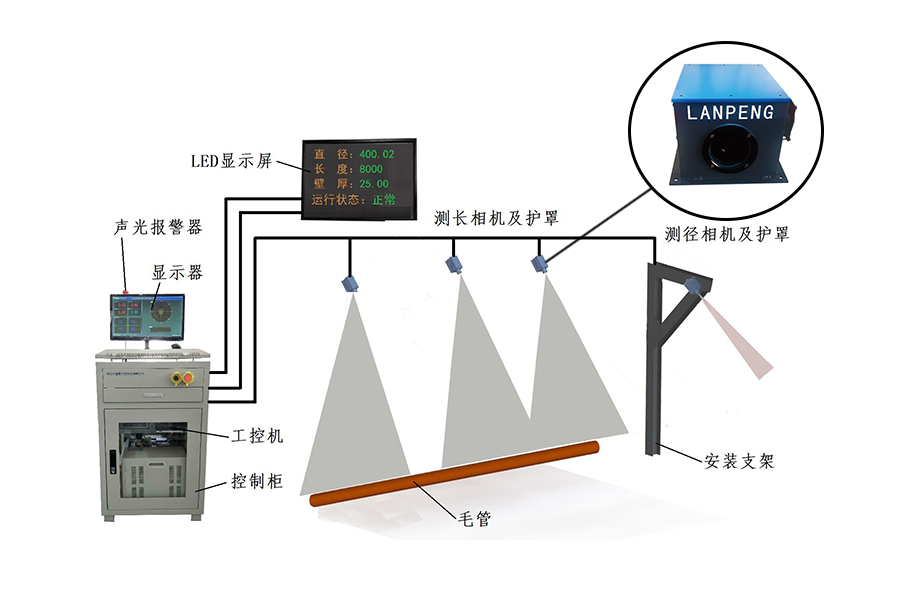

根据长度范围和精度要求设置一台或多台工业相机，利用被测物自发光拍摄清晰图像进行测量。根据轧制产品实际情况设置滤光镜片，去除火焰和轧材表面黑斑的影响。

测长仪相机箱内配置工业相机，可实时采集被测物的长度数据。相机箱内配备半导体制冷装置，用于相机箱内部降温。设备使用时，应定期对视窗镜片进行清理，尽量避免灰尘、雾气对测量精度的影响，控制系统用于控制设备运行，和数据计算、图像处理等工作。

测量原理：

本方案钢管测径、测长设备是在正交模型下，利用图像的像素比例进行尺寸测量的典型应用。

钢管头部处于相机视野之内，通过相机视野中间的测径基准线明暗分界点的像素值可以测得钢管的直径；通过钢管头部与相机边界的L1和相机边界与钢管尾部的距离L0可以测得钢管的长度。

测长仪被布置在正对测量区域的高处，以便能增加视野，减少测长仪的台数，从而降低成本，同时考虑到精度及工况等多种问题，需要根据现场勘查进行评估，从而在保证保证测量的同时，提升性价比。

技术参数

直径测量范围（mm）：0～600；

直径测量精度（mm）：±0.6；

长度测量范围（mm）：4500～11500；

长度测量精度（mm）：±10；

测量频率（相机拍摄频率）：14帧/秒；

允许被测物温度（℃）：600～1300；

使用环境温度（℃）：-10～50；

存储温度（℃）：-25～75；

测长仪可应对热轧钢材的长度检测，由于距离轧材较远，轧材本身的温度对测长仪影响很小，个别影响大的，还可根据实际情况，增设冷却防尘系统，从而使测长仪在各种热轧板材、管材、棒材中的长度检测如鱼得水。
