比较常用的自动化直线度测量仪是什么样的?

发布日期:2023-05-15 17:20
信息摘要:
直线度测量可以说是很多长材都需检测的一种重要尺寸,现在对直线度尺寸检测也可以采用智能化的 直线度测量仪 ,既有在线直线度测量仪,又有离线直线度测量仪。 直线度测量仪测...
直线度测量可以说是很多长材都需检测的一种重要尺寸,现在对直线度尺寸检测也可以采用智能化的直线度测量仪,既有在线直线度测量仪,又有离线直线度测量仪。

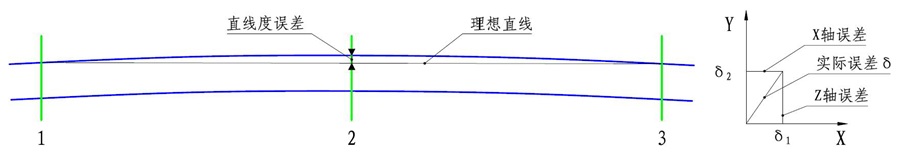

直线度测量仪测量方法
数据计算:系统根据测头1和测头3采集的X轴方向位置值拟合一条直线,位置2的测量值与该直线的偏差即为位置2在X轴方向的直线度误差。同理可得到位置2在Y轴方向的直线度误差。设X轴的直线度误差为δ1、Y轴的直线度误差为δ2,即可计算出棒材直线度的实际误差δ。

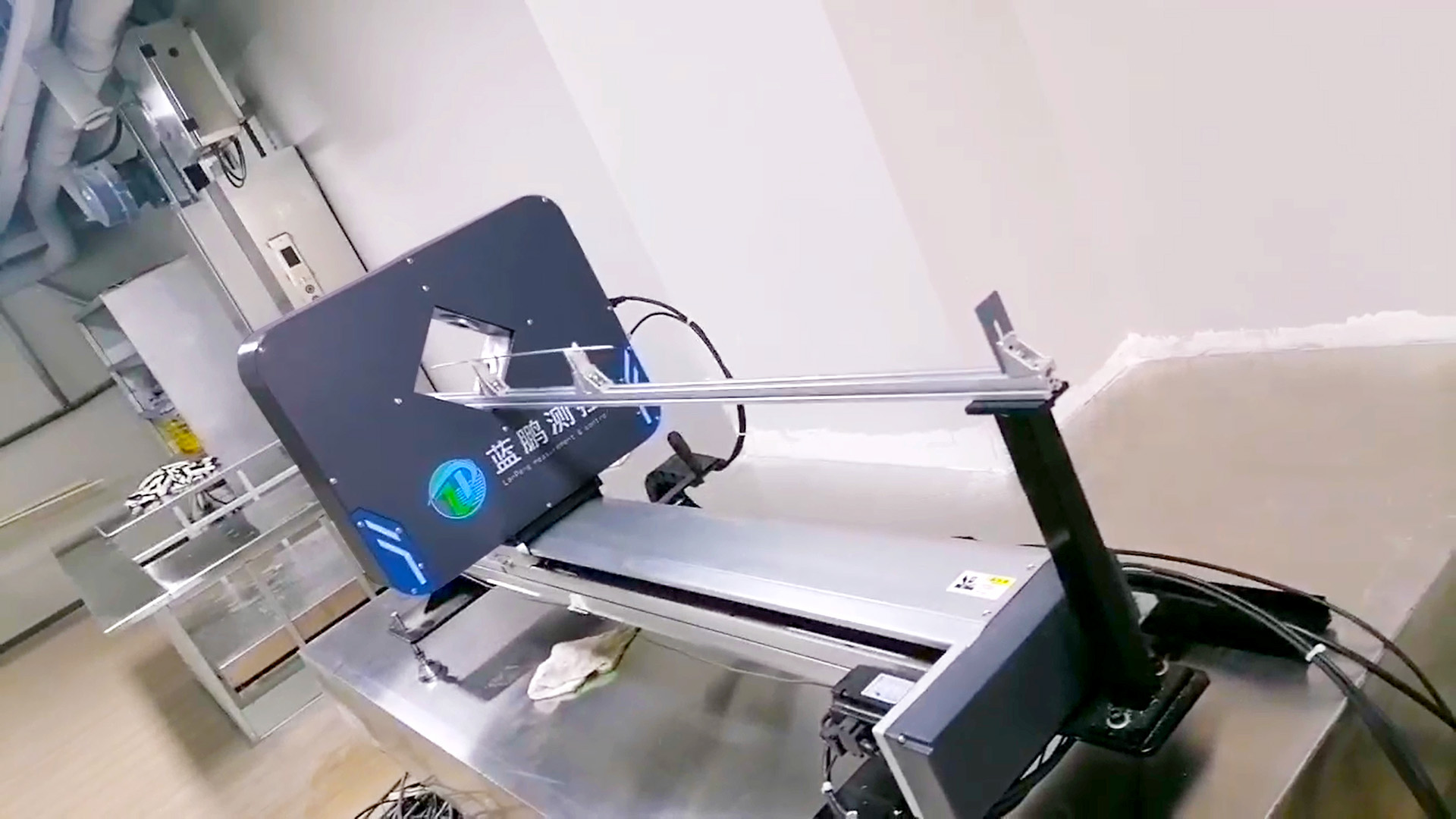

离线直线度测量仪测量显示
实时直径测量值,椭圆度数值;
2-4m管材:两端500mm内的直线度数据及整根直线度数据;
1-1.5m管材显示整根直线度数据;
每米直线度(可定制),整根直线度。
技术参数:
1)测量范围(mm):φ0~φ40;
2)被测物直径范围:1-30mm;
3)测量精度(mm):外径测量精度:±0.02mm;椭圆度精度:±0.02mm;直线度测量精度:±0.08mm/m;
4)测量频率(Hz):500;
5)电源电压(V) :AC 220±15%,50Hz;
6)环境温度(℃):测径仪、工控机:-10~50℃;
7)环境湿度(%rh):≤80(不结露);

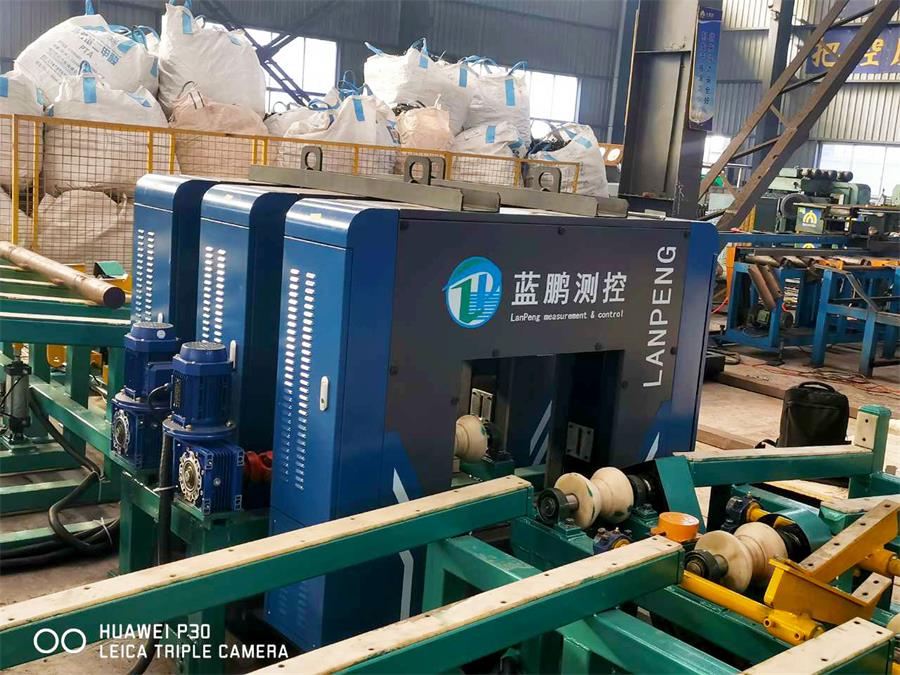

在线直线度测量显示
实时直线度误差值及最大直线度误差,每米直线度,翘头、翘尾、水平直线度、垂直直线度等。
技术参数
1)可测棒材直径范围(mm):50~140;
2)直线度测量精度(mm):≤±0.5;
3)测量频率(Hz):500;
4)环境温度要求(℃):-20~50;
5)环境湿度要求(%RH):85(不结露);
6)测量仪的外形尺寸约(mm):1240×1150×1660(L×W×H);
智能直线度测量仪为直线度检测而研发,应用于各种长材的检测中,不管是在线检测还是离线检测均可,胶辊、钢管、圆钢、陶瓷管、金属管等各种类型的长材均可检测。
