汇总:常规不同类型直线度测量仪技术参数!

发布日期:2023-03-29 17:06
信息摘要:
直线度测量仪是用于直线度检测的设备,根据检测需求不同与工况等主要分成了3种类型的直线度测量仪,在线直线度测量仪、离线直线度测量仪与长管内孔直线度测量仪,每种设备又都...

直线度测量仪是用于直线度检测的设备,根据检测需求不同与工况等主要分成了3种类型的直线度测量仪,在线直线度测量仪、离线直线度测量仪与长管内孔直线度测量仪,每种设备又都能根据其需求进行定制,本文列举的技术参数仅为常用的设备参数。

直线度测量仪为光电检测原理,能进行非接触式的高精度在线检测,可配备外接大显示屏、支架、冷却防尘系统、工控机、测控软件等配件让其适应各种工况,即使是1300℃的高温钢材也可检测。

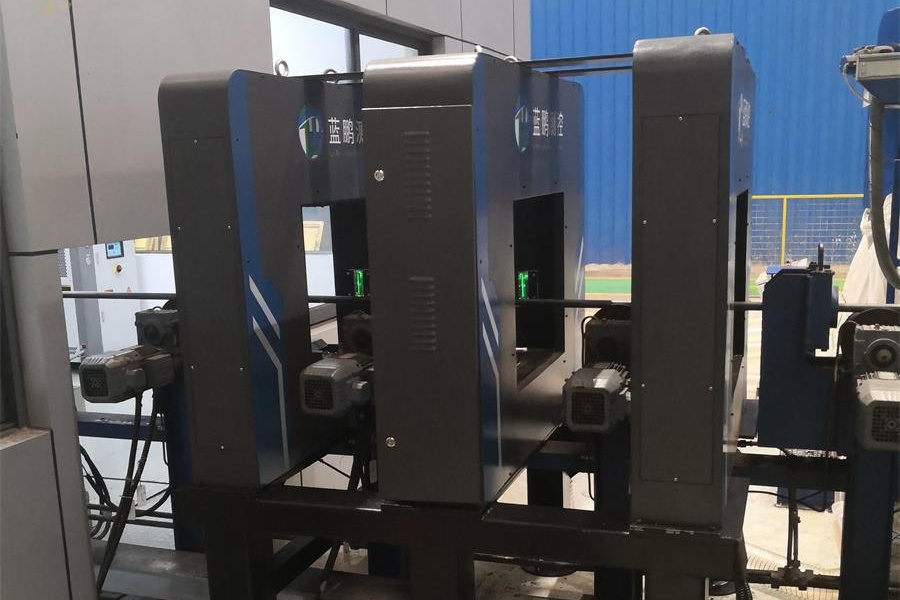

1、在线直线度测量仪技术参数

产品型号:ZG06-DG70型;

可测棒材直径范围(mm):50~140;

直线度测量精度(mm):≤±0.5;

测量频率(Hz):500;

环境温度要求(℃):-20~50;

环境湿度要求(%RH):85(不结露);

测量仪的外形尺寸约(mm):1240×1150×1660(L×W×H);

测量数据:每米(定制)直线度尺寸、外径、椭圆度尺寸等;

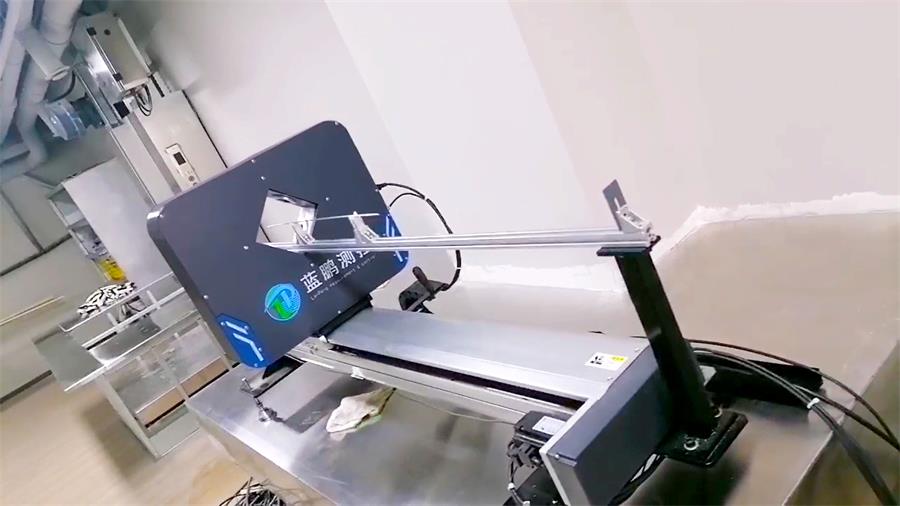

2、离线直线度测量仪技术参数

产品型号:JZG02-DY40/40型;

测量范围(mm):φ0~φ40;

被测物直径范围(mm):1-30;

测量精度(mm):外径测量精度:±0.02;椭圆度精度:±0.02;直线度测量精度:±0.08mm/m;

测量频率(Hz):500;

电源电压(V):AC 220±15% ,50Hz;

环境温度(℃):测径仪、工控机:-10~50℃;

环境湿度(%rh): ≤ 80(不结露);

测量数据:可根据被测物的质量控制要求设定头部误差、尾部误差、整体误差、每米误差等多种误差的计算及显示;


3、长管内孔直线度测量仪技术参数

被测工件长度(m):1~12(定制);

被测内孔直径(mm):≥32;

偏差量测量精度(mm):0.05;

角度测量精度:2°;

检测点数:8个(可定制);

校直点数:6个(可定制);

测量数据:内孔轴线直线度,0.1mm以下的直线度误差精度和精确的弯曲角度。


直线度测量仪适用于各种不同类型的轧材直线度检测,此外还有板材边缘直线度测量仪等,让更多需要检测直线度的产品采用智能仪器,完成高性能的检测。
